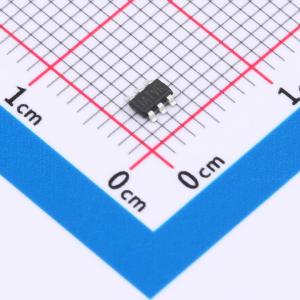

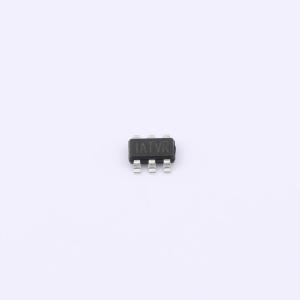

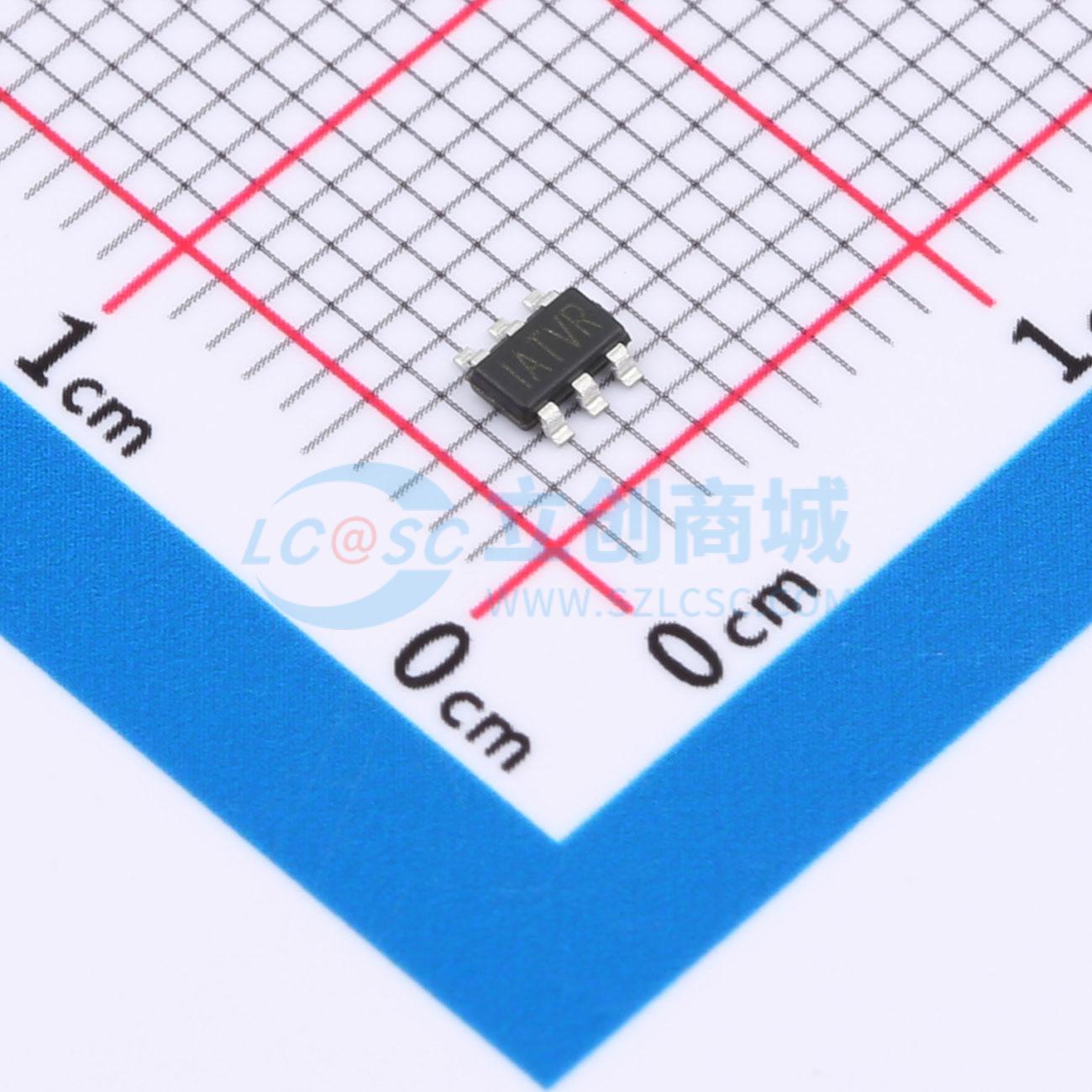

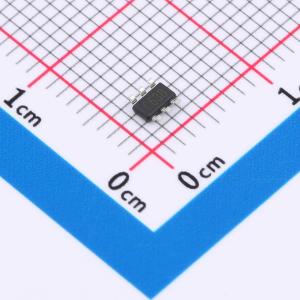

MP6513LGJ-Z
600mA 有刷直流电机驱动芯片 5.5V
SMT扩展库PCB免费打样
- 描述
- MP6513L 是一款 H 桥电机驱动器，用于驱动可逆电机，可驱动一个直流电机、步进电机的一个绕组或其他负载。H 桥由四个 N 沟道功率 MOSFET 组成。内部电荷泵可产生必要的栅极驱动电压。MP6513L 的电机电源电压范围为 2.5V 至 5.5V，根据逻辑控制，可提供高达 0.6A 的输出电流。MP6513L 由两个输入引脚控制。两个开关输入决定输出模式：正转、反转、滑行或制动。电机停止时（输入 1 和输入 2 均为高电平时）施加制动。当输入 1 和输入 2 均为低电平时，可实现极低的待机电路电流。全面的保护功能包括过流保护 (OCP)、短路保护 (SCP)、欠压锁定 (UVLO) 和过温保护 (OTP)。MP6513L 所需的现成标准外部元件数量最少，采用 TSOT23 - 6 封装。
- 品牌名称
- MPS(芯源)
- 商品型号
- MP6513LGJ-Z
- 商品编号
- C3681383
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~5.5V | |
| 输出电流 | 600mA |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | - | |
| 导通电阻 | 500mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
MP6513L 是一款 H 桥电机驱动器，用于驱动可逆电机，可驱动一个直流电机、步进电机的一个绕组或其他负载。H 桥由四个 N 沟道功率 MOSFET 组成。内部电荷泵可产生必要的栅极驱动电压。 MP6513L 的电机电源电压范围为 2.5V 至 5.5V，根据逻辑控制，可提供高达 0.6A 的输出电流。 MP6513L 由两个输入引脚控制。两个开关输入决定输出模式：正转、反转、滑行或制动。电机停止时（输入 1 和输入 2 均为高电平时）施加制动。当输入 1 和输入 2 均为低电平时，可实现极低的待机电路电流。 全面的保护功能包括过流保护 (OCP)、短路保护 (SCP)、欠压锁定 (UVLO) 和过温保护 (OTP)。 MP6513L 所需的现成标准外部元件数量最少，采用 TSOT23 - 6 封装。
商品特性
- 2.5V 至 5.5V 宽工作输入范围
- 最大输出电流 0.6A
- 低 MOSFET 导通电阻（高端：500mΩ；低端：500mΩ）
- 正转、反转、滑行或制动输出模式
- 输入 1 和输入 2 均为低电平时，待机电路电流低
- 热关断
- 内部电荷泵
- 逐周期过流保护 (OCP)
- 短路保护 (SCP)
- 采用 TSOT23 - 6 封装
应用领域
- 相机
- 玩具
- 消费产品
- 医疗设备
