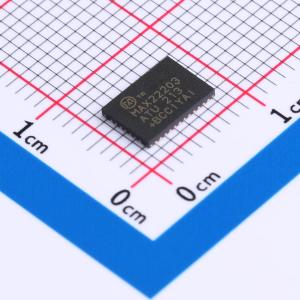

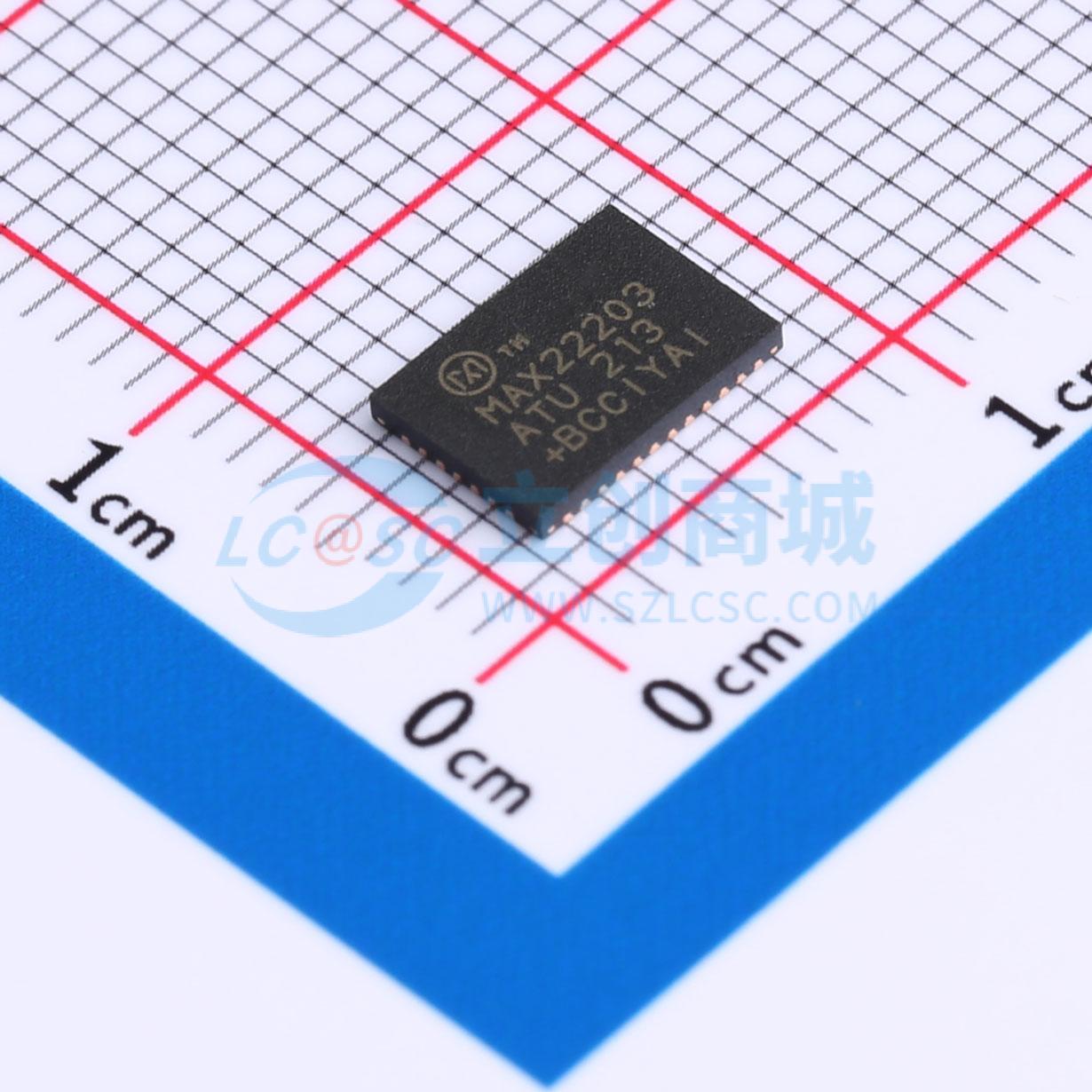

MAX22203ATU+

MAX22203是一款双路65V、最大3.8A的H桥驱动器，具备PWM输入和精确的电流驱动调节（CDR）功能。每个H桥可单独控制，典型的导通电阻（高端 + 低端）极低，仅为0.3Ω，从而实现高驱动效率和低发热。MAX22203可用于驱动两台有刷直流电机或一台步进电机。 集成的CDR可限制有刷直流电机的启动或堵转电流，或控制步进运行时的相电流。 桥路输出电流通过无损耗的集成电流感应（ICS）进行检测，无需使用通常为此功能所需的大型外部功率电阻，并与可配置的阈值电流（ITRIP）进行比较。通过将外部电阻连接到引脚REFA和REFB，可分别为两个全桥设置ITRIP阈值。 每个H桥的最大输出电流为|MA| = 3.8A，由过流保护（OCP）电路限制。此电流仅能在极短的瞬态期间提供，旨在有效驱动小电容负载。用户可配置的最大电流调节阈值为ITRIP_MAX = 3A。在标准JEDEC四层电路板上，每个H桥的最大均方根电流（IRMS）为2ARMS。最大均方根电流可能受散热因素限制，具体取决于应用的散热特性（如PCB接地层、散热片、强制通风等）。 MAX22203具备过流保护（OCP）、热关断（TSD）和欠压锁定（UVLO）功能。每次检测到故障状态时，漏极开路、低电平有效的nFAULT引脚将被激活。在热关断和欠压锁定期间，驱动器将处于三态，直至恢复正常运行。 MAX22203采用小型TQFN38 5mm x 7mm封装。

• 两个最大工作电压为65V的H桥
• 总导通电阻（高端 + 低端）：典型值300mΩ（TA = 25°C）
• 每个H桥的电流额定值（25°C时的典型值）：
  • |MA| = 3.8A（驱动电容负载的脉冲电流）
  • ITRIP_MAX = 3A（内部电流驱动调节的最大电流设置）
  • IRMS = 2ARMS
• 集成电流驱动调节（CDR）
  • 集成电流感应（ICS）消除了外部大型电阻，提高了效率
  • 电流驱动调节监控输出引脚（CDRA和CDRB）
  • 多种衰减模式（慢速、混合、快速）
  • 可通过外部电阻配置固定关断时间
  • 电流感应输出（电流监控）
• 故障指示引脚（FAULT）
• 保护功能：
  • 每个独立通道的过流保护（OCP）
  • 欠压锁定（UVLO）
  • 热关断（TSD），TJ = +165°C

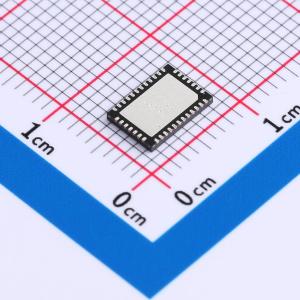

• TQFN38 5mm x 7mm封装（未来将提供TSSOP38 4.4mm x 9.7mm封装）

• 有刷直流电机驱动器
• 步进电机驱动器
• 螺线管驱动器
• 锁存阀
