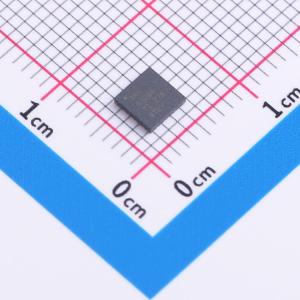

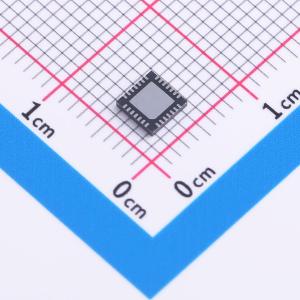

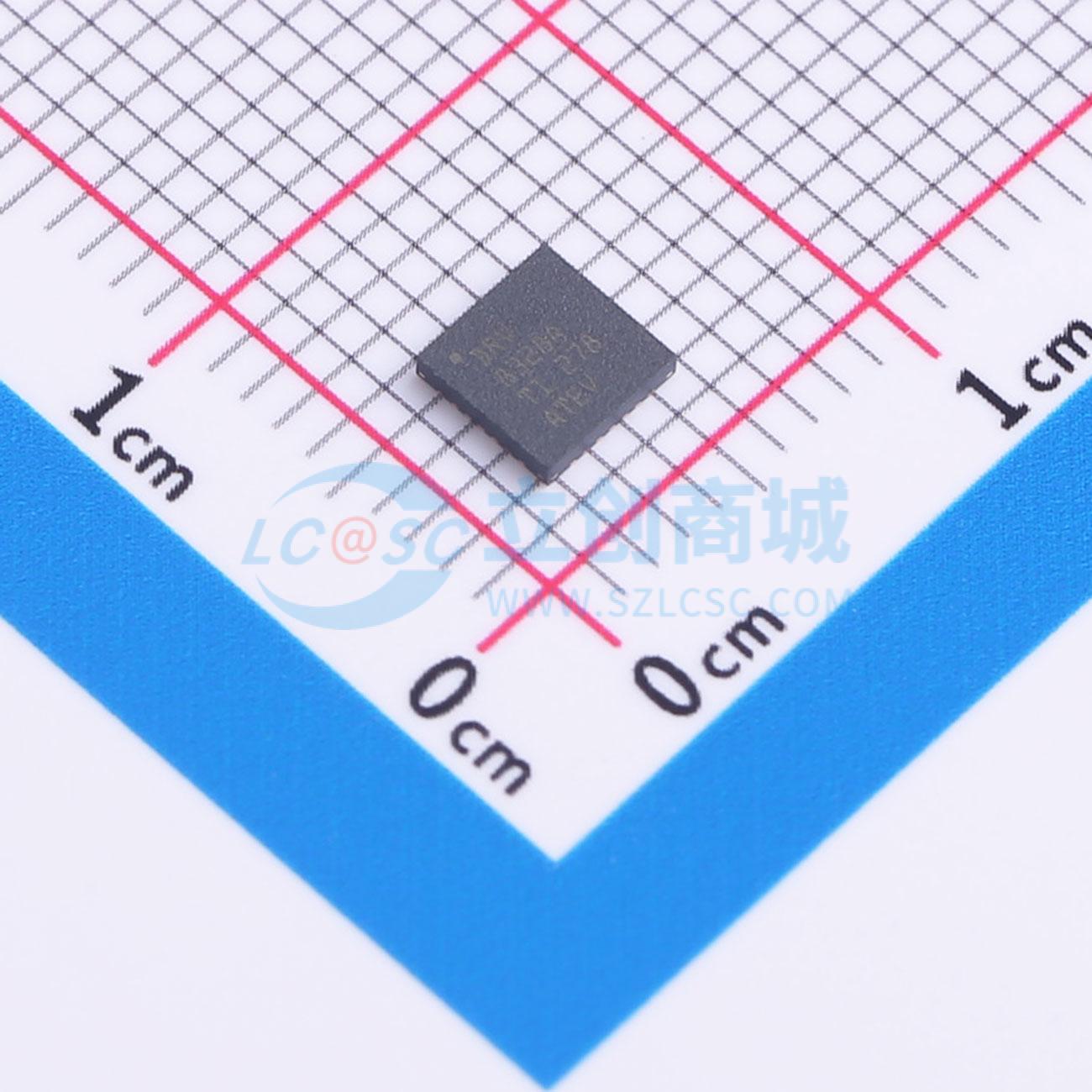

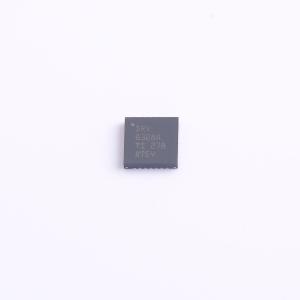

DRV8328ARUYR

65V 三相半桥栅极驱动器，可驱动 3 个高侧和 3 个低侧 N 沟道 MOSFET(NMOS)，4.5V 至 60V 工作电压范围，具有涓流电荷泵，支持 100% 占空比，基于自举的栅极驱动器架构，1000mA 最大峰值拉电流，2000mA 最大峰值灌电流，硬件接口提供简单配置。

DRV8328 系列器件是适用于三相应用的集成栅极驱动器。这类器件具有三个半桥栅极驱动器，每个驱动器都能够驱动高侧和低侧 N 沟道功率 MOSFET。该器件使用内部电荷泵生成合适的栅极驱动电压，使用自举电路增强高侧 MOSFET。具有涓流电荷泵，支持 100% 占空比。此栅极驱动架构支持高达 1A 的峰值栅极驱动拉电流和 2A 的峰值栅极驱动灌电流。DRV8328 由单一电源供电，支持 4.5V 至 60V 的宽输入电源电压范围。

6x 和 3x PWM 模式可简化与控制器电路的连接。该器件具有集成的精密 3.3V LDO，该 LDO 可用于为外部控制器供电，并可用作 CSA 的基准电压。器件的配置设置可通过硬件 (H/W) 引脚来配置。

提供低功耗休眠模式，可通过关断大部分内部电路实现低静态电流。针对欠压锁定、GVDD 故障、MOSFET 过流、MOSFET 短路和过热等情况，提供内部保护功能。在 nFAULT 引脚上指示故障条件。

• 温度为 25 ̊C 时，超低功耗休眠模式下的电流 <1uA
• 4 ns（典型值）相位间传播延迟匹配
• 独立驱动器关断路径 (DRVOFF)
• 65V 耐压唤醒引脚 (nSLEEP)
• SHx 引脚瞬态负压可达 -10V
• 6x 和 3x PWM 模式支持 3.3V 和 5V 逻辑输入
• 精密 LDO (AVDD)，3.3V ±3%，80mA
• 紧凑型 QFN 封装和尺寸
• 可通过 VDSLVL 引脚调节 VDS 过流阈值
• 可通过 DT 引脚调节死区时间
• 具有电源块的高效系统设计
• 集成保护特性：PVDD 欠压闭锁 (PVDDUV)、GVDD 欠压 (GVDDUV)、自举欠压 (BST_UV)、过流保护（VDS_OCP、SEN_OCP）、热关断 (OTSD)、故障状态指示器 (nFAULT)

• 无刷直流 (BLDC) 电机模块和 PMSM
• 无线园艺和电动工具、割草机
• 电器风扇和泵
• 伺服驱动器
• 电动自行车、电动踏板车和电动汽车
• 无线真空吸尘器
• 无人机
• 工业和物流机器人以及遥控玩具
