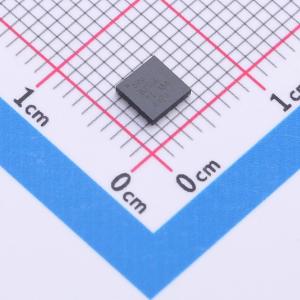

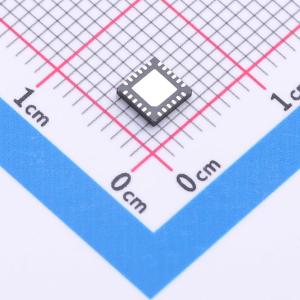

DRV8256ERGER

DRV8256E/P 器件是适用于各种工业应用的单 H 桥电机驱动器。这些器件集成了 N 沟道 H 桥、电荷泵稳压器、电流感测和调节以及保护电路。 在启动期间和高负载事件中，集成电流感测可实现通过驱动器调节电机浪涌电流。利用可调外部电压基准，可设置电流限值。集成电流感测采用内部电流镜架构，无需大功率分流电阻器，可以节省电路板面积并降低系统成本。提供低功耗休眠模式，可通过关断大部分内部电路实现超低静态电流消耗。 提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、输出过流 (OCP) 和器件过热(TSD) 保护。故障状态显示在 nFAULT 上。

DRV8256E/P 器件是有刷直流电机驱动器，工作电压介于 4.5V 至 48V 之间，支持广泛的输出负载电流，适用于各种类型的电机和负载。这些器件集成了 H 桥输出功率级和电荷泵稳压器，可支持更高效的高侧 N 沟道MOSFET。这些器件由可直接连接到电池或直流电源的单一电源输入 (VM) 供电。nSLEEP 引脚提供了一种超低功耗模式，可以在系统不活动期间最大限度减少电流消耗。 这些器件还通过在低侧功率 MOSFET 上使用电流镜集成了电流检测功能。通过集成的电流检测功能，这些器件可使用固定关断时间 PWM 斩波方案来限制输出电流。集成电流检测无需使用外部电源分流电阻器，因此它的性能要优于传统的外部分流电阻器感应。在电机运行期间，可以通过 VREF 引脚配置关断时间 PWM 电流调节电平，以根据系统的需求限制负载电流。电流调节是高度可配置的，并可以在多种衰减模式下运行。可以将 PWM 关断时间 tOFF 调节为 7、16、24 或 32μs。 各种集成保护特性将在出现系统故障时保护该器件。这些保护功能包括欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP) 和过热关断 (TSD)。故障情况通过 nFAULT 引脚指示。

• N 沟道 H 桥电机驱动器
• 驱动单个双向有刷直流电机，两个单向有刷直流电机
• 集成电流感测和调节
• 4.5V 至 48V 工作电源电压范围
• 多种控制接口选项：相位/使能 (PH/EN)、PWM (IN/IN)
• 智能调优、快速和混合衰减选项
• 低 RDS(ON)：24V、25°C 时为 165 mΩ HS + LS
• 高输出电流能力：6.4A 峰值限制
• 有刷直流电机的浪涌电流可配置关断时间 PWM 斩波：7、16、24 或 32μs
• 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (2μA)
• 展频时钟，以降低 EMI
• 保护特性：VM 欠压锁定 (UVLO)、电荷泵欠压 (CPUV)、过流保护 (OCP)、热关断 (OTSD)、故障调节输出 (nFAULT)

• 有刷直流电机
• 打印机和扫描仪
• ATM 和纺织机
• 主要家用电器
• 扫地机器人、类人机器人和机器人
• 智能仪表
