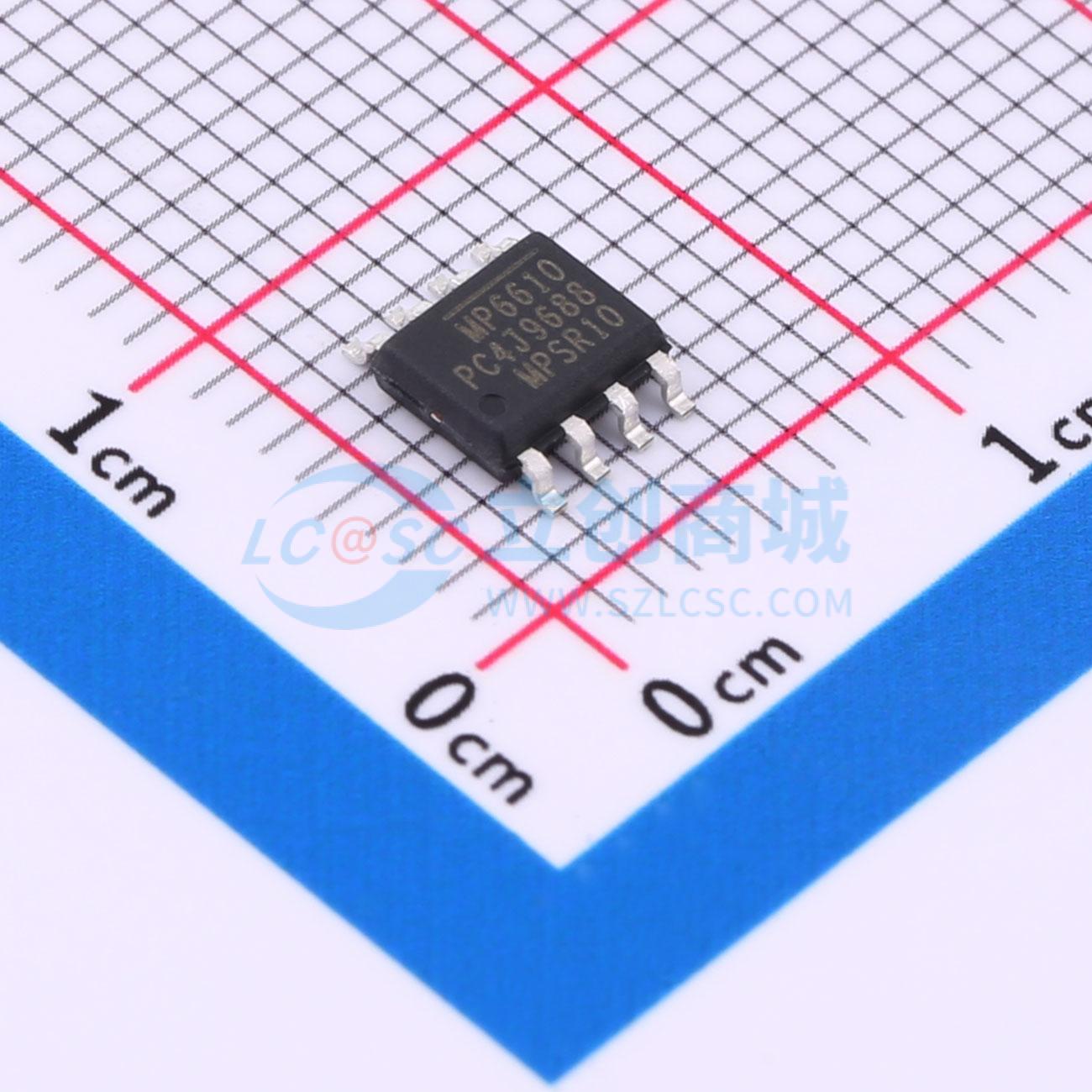

MPQ6610GS-AEC1-Z

MPQ6610 是一款具备电流测量和调节功能的半桥驱动器。它可在 4V 至 55V 的电源电压下工作，最大输出电流可达 3A（具体取决于封装、PCB 设计和环境温度）。MPQ6610 可用于驱动有刷直流电机、螺线管或其他负载。 内部电流检测电路提供一个与负载电流成正比的电压输出，还具备逐周期电流调节和限流功能。这些功能无需使用低阻值分流电阻。 内部诊断和保护功能包括开路负载检测、过流保护（OCP）、欠压锁定（UVLO）和热关断。 MPQ6610 提供 8 引脚 TSOT23 和 SOIC - 8 封装。请注意，由于引脚间距较小，除非采用敷形涂层或灌封，否则 TSOT23 封装仅推荐用于最高 45V 的应用。

• 4V 至 55V 宽输入电压范围
• 最大 3A 输出电流
• 内部半桥驱动器
• 逐周期电流调节/限流
• 低导通电阻（高端：100mΩ，低端：120mΩ）
• 无需控制电源
• 简单、通用的逻辑接口
• 输入与 2.5V、3.3V 和 5V 逻辑兼容
• 过流保护（OCP）
• 开路负载检测
• 热关断
• 欠压锁定（UVLO）
• 故障指示输出
• 散热增强型封装
• 提供 TSOT23 和 SOIC - 8 封装
• 符合 AEC - Q100 1 级标准

• 螺线管驱动器
• 继电器驱动器
• 有刷直流电机驱动器
