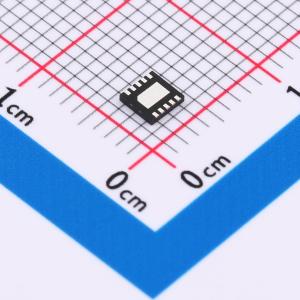

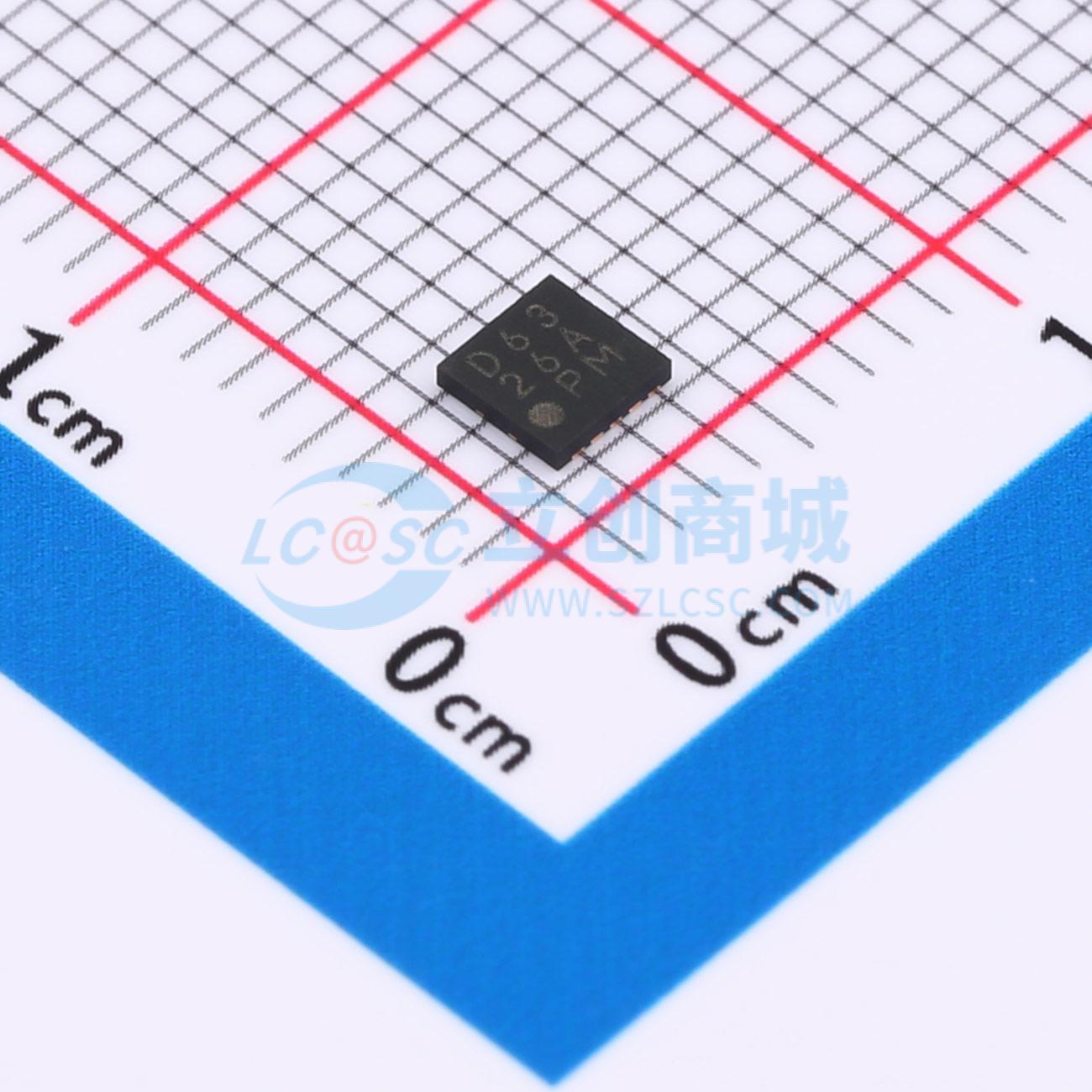

BD6326ANUX-E2
1A 无刷直流BLDC电机驱动芯片 5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD6326ANUX-E2
- 商品编号
- C3681377
- 商品封装
- UFDFN-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | 700mA | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~5.5V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 20uA | |
| 接口类型 | PWM | |
| 工作温度 | -25℃~+95℃ | |
| 功能特性 | 软开关；马达卡锁保护；马达转速指示 |
商品概述
BD6326ANUX是一款三相无传感器风扇电机驱动器，用于为笔记本电脑散热。它通过PWM输入信号提供的可变速度进行控制。其特点是无传感器驱动，不需要霍尔器件作为位置检测传感器，并且通过尽可能减少外部组件的数量来实现电机小型化。此外，引入直接PWM软开关驱动机制可实现静音运行和低振动。
商品特性
- 可通过PWM输入信号控制速度
- 180°正弦驱动
- 节能功能
- 内置RNF电阻
- 电机旋转方向选择功能(FR)
应用领域
- 笔记本电脑等小型风扇电机
