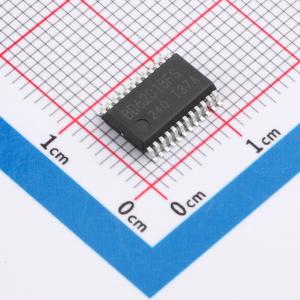

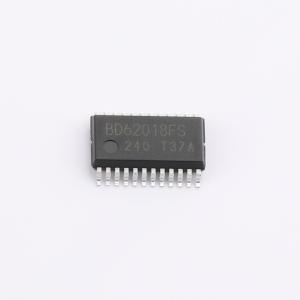

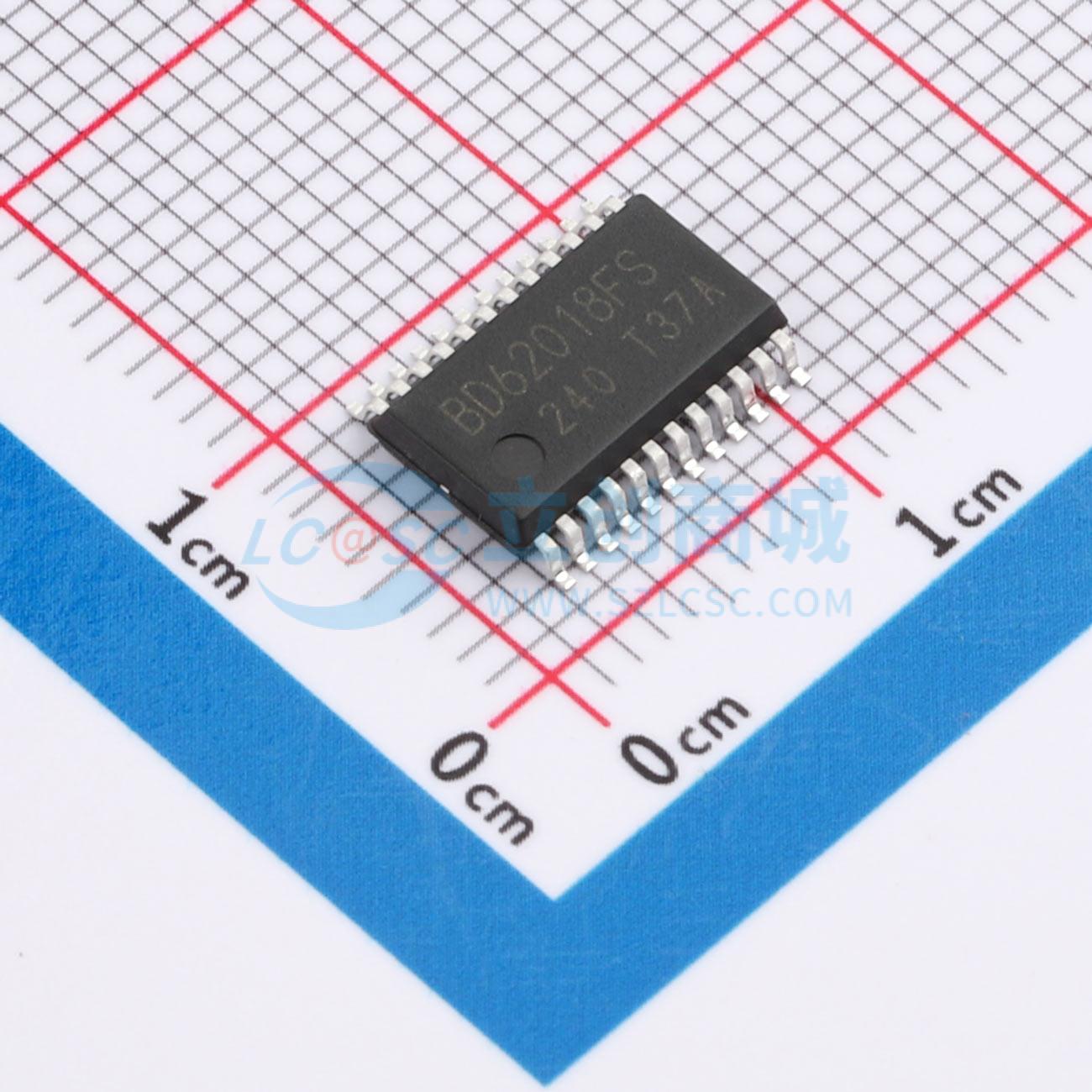

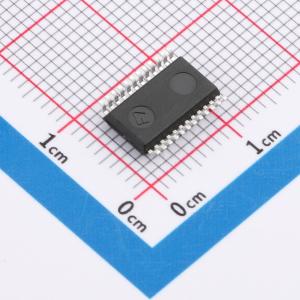

BD62018AFS-E2
无刷直流BLDC电机驱动芯片 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD62018AFS-E2
- 商品编号
- C3681354
- 商品封装
- SSOP-24-A
- 包装方式
- 编带
- 商品毛重
- 0.54克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~18V | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | - | |
| 工作温度 | -40℃~+110℃ | |
| 功能特性 | 马达卡锁保护；交错导通保护；马达转速指示 |
商品概述
该控制器从霍尔传感器信号合成优化驱动信号，并输出合成信号以控制外部功率晶体管。由于与BD62011AFS引脚兼容，更换也很容易。该控制器为多种应用提供优化的电机驱动，并实现电机单元标准化。
商品特性
- 180°正弦换向逻辑
- PWM控制（上下臂切换）
- 相位控制支持从0°到+40°，以1°为间隔
- 旋转方向开关
- FG信号输出，带脉冲数开关（4或12）
- VREG输出（5V/30mA）
- 提供保护电路：OCP、TSD、UVLO、MLP和外部故障输入
应用领域
- 空调
- 空气净化器
- 水泵
- 洗碗机
- 洗衣机
