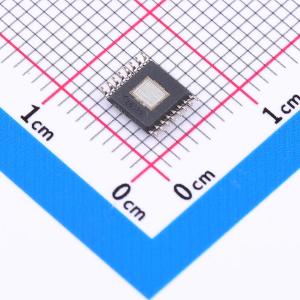

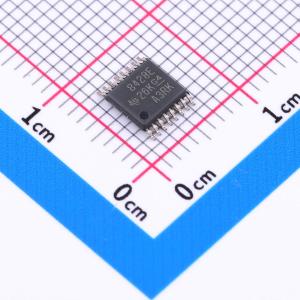

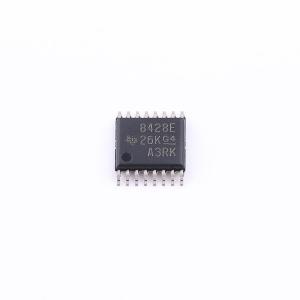

DRV8428EPWPR

DRV8428E/P 器件是适用于各种工业应用的双路 H 桥电机驱动器。这些器件可用于驱动两个直流电机或一个双极步进电机。DRV8428E/P 能够驱动高达 1A 的满量程电流或 0.7A rms 输出电流（取决于 PCB 设计）。 驱动器的输出级包括配置为两个全 H 桥的 N 沟道功率 MOSFET、电流感应和调节以及保护电路。集成电流感应采用内部电流镜架构，无需大功率分流电阻器，可以节省电路板面积并降低系统成本。提供的低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。提供的内部保护功能包括：电源欠压锁定(UVLO)、输出过流 (OCP) 和器件过热 (TSD)。

DRV8428E/P 是用于双极步进电机或双路有刷直流电机的集成电机驱动器解决方案。这些器件集成了两个 N 沟道功率 MOSFET H 桥、集成电流感应和调节电路。DRV8428E/P 可以通过 4.2V 至 33V 的电源电压供电。DRV8428E/P 能够提供高达 1.7A 峰值、1A 满量程或 0.7A 均方根 (rms) 的输出电流。实际的满量程和均方根电流取决于环境温度、电源电压和 PCB 热性能。 DRV8428E/P 器件采用集成式电流感应架构，无需再使用两个外部功率感应电阻器，从而极大地节省布板空间和 BOM 成本，减少设计工作量并显著降低功耗。该架构使用电流镜方法和内部功率 MOSFET 进行电流感应，消除了感应电阻器中的功率损耗。通过 VREFA 和 VREFB 引脚处的电压来调节电流调节设定点。 简单的 PH/EN (DRV8428E) 或 PWM (DRV8428P) 接口，便可轻松连接到控制器电电流调节是高度可配置的，并可以在多种衰减模式下运行。可选择的衰减模式包括智能调优动态衰减、智能调优纹波控制或混合衰减。智能调优衰减模式可自动调节衰减设置，从而更大程度减小电流纹波，同时仍可快速响应阶跃变化。该功能可显著简化电机驱动系统中的步进电机驱动器集成。可以将 PWM 关断时间 tOFF 调节为 7、16 或 32μs。 系统包括一个低功耗睡眠模式，以便在不驱动电机时省电。

• 双路 H 桥电机驱动器
• 可驱动一个双极步进电机、两个双向有刷直流电机、四个单向有刷直流电机
• 集成式电流感应功能，无需使用感应电阻器，±6% 满量程电流精度
• 4.2V 至 33V 工作电源电压范围
• 多种控制接口选项：相位/使能 (PH/EN)、PWM (IN/IN)
• 智能调优和混合衰减选项
• 24V、25℃ 时为 1500mΩ HS + LS RDS(ON)
• 电流容量：1.7A 峰值，0.7A rms
• 可配置关断时间 PWM 斩波：7、16 或 32μs
• 支持 1.8V、3.3V、5.0V 逻辑输入
• 低电流睡眠模式 (2μA)
• 展频时钟，以降低 EMI
• 有刷直流应用中的浪涌电流限制
• 小型封装和外形尺寸
• 保护特性：VM 欠压锁定 (UVLO)、过流保护 (OCP)、热关断 (OTSD)

• 有刷直流电机
• 打印机和扫描仪
• 点钞机和 EPOS
• 办公和家庭自动化
• 工厂自动化和机器人
• 小型家用电器
• 缝纫机
• 扫地机器人、类人机器人和玩具机器人
• 智能仪表
