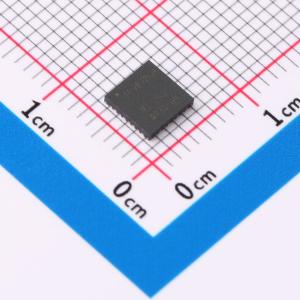

DRV8706HQRHBRQ1

5mA 有刷直流电机驱动芯片 37V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8706-Q1 具有离线诊断功能和直列式电流检测放大器的汽车级 40V 半桥智能栅极驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8706HQRHBRQ1
商品编号: C3681320
商品封装: VQFN-32(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	工作电压	4.9V~37V
	传播延迟 tpLH	850ns
	传播延迟 tpHL	600ns
	特性	欠压保护(UVP)；过流保护(OCP)；过压保护(OVP)；过热保护(OPT)
	工作温度	-40℃~+125℃

商品概述

DRV8706-Q1 是一款高度集成式 H 桥栅极驱动器，能够驱动高侧和低侧 N 沟道功率 MOSFET。它可使用集成式倍增电荷泵（针对高侧）和线性稳压器（针对低侧）生成合适的栅极驱动电压。该器件通过使用智能栅极驱动架构来降低系统成本并提高可靠性。栅极驱动器可优化死区时间以避免出现击穿问题，通过可调栅极驱动电流对减少电磁干扰 (EMI) 进行控制，而且可通过 VDS 和 VGS 监控器来防止漏源极和栅极短路问题。宽共模分流放大器具有内联电流感测功能，即使在再循环期间也可持续测量电机电流。如果不需要进行内联感测，放大器可用于低侧或高侧感测配置。 DRV8706-Q1 提供了一系列保护功能，可确保系统稳定运行。此类功能包括适用于电源和电荷泵的欠压和过压监控、适用于外部 MOSFET 的 VDS 过流和 VGS 栅极故障监控、离线开路负载和短路诊断，以及内部热警告和热关断保护功能。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
提供功能安全，有助于进行功能安全系统设计的文档
4.9V 至 37V（绝对最大值为 40V）工作电压范围
倍增电荷泵可实现 100% PWM
半桥和 H 桥控制模式
引脚对引脚栅极驱动器型号
可调压摆率控制
0.5 mA 至 62 mA 峰值拉电流输出
0.5 mA 至 62 mA 峰值灌电流输出
集成死区时间握手
宽共模电流分流放大器
支持直列式高侧或低侧
可调增益设置（10、20、40、80 V/V）
集成反馈电阻
可调 PWM 消隐方案
提供多个接口选项
SPI：详细配置和诊断
H/W：简化的控制和更少的 MCU 引脚
展频时钟可降低 EMI
具有可润湿侧翼的紧凑型 VQFN 封装
集成保护特性
专用驱动器禁用引脚 (DRVOFF)
电源和稳压器电压监控器
MOSFET VDS 过流监控器
MOSFET VGS 栅极故障监控器
用于反极性 MOSFET 的电荷泵离线开路负载和短路诊断
器件热警告和热关断
故障条件中断引脚 (nFAULT)

应用领域

汽车类有刷直流电机
螺线管和继电器
电动车窗升降器和滑动门
电动天窗
电动座椅模块
电动后备箱和后备箱门
BDC 燃油泵、水泵、机油泵
挡风玻璃雨刮器
