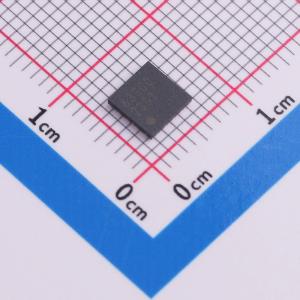

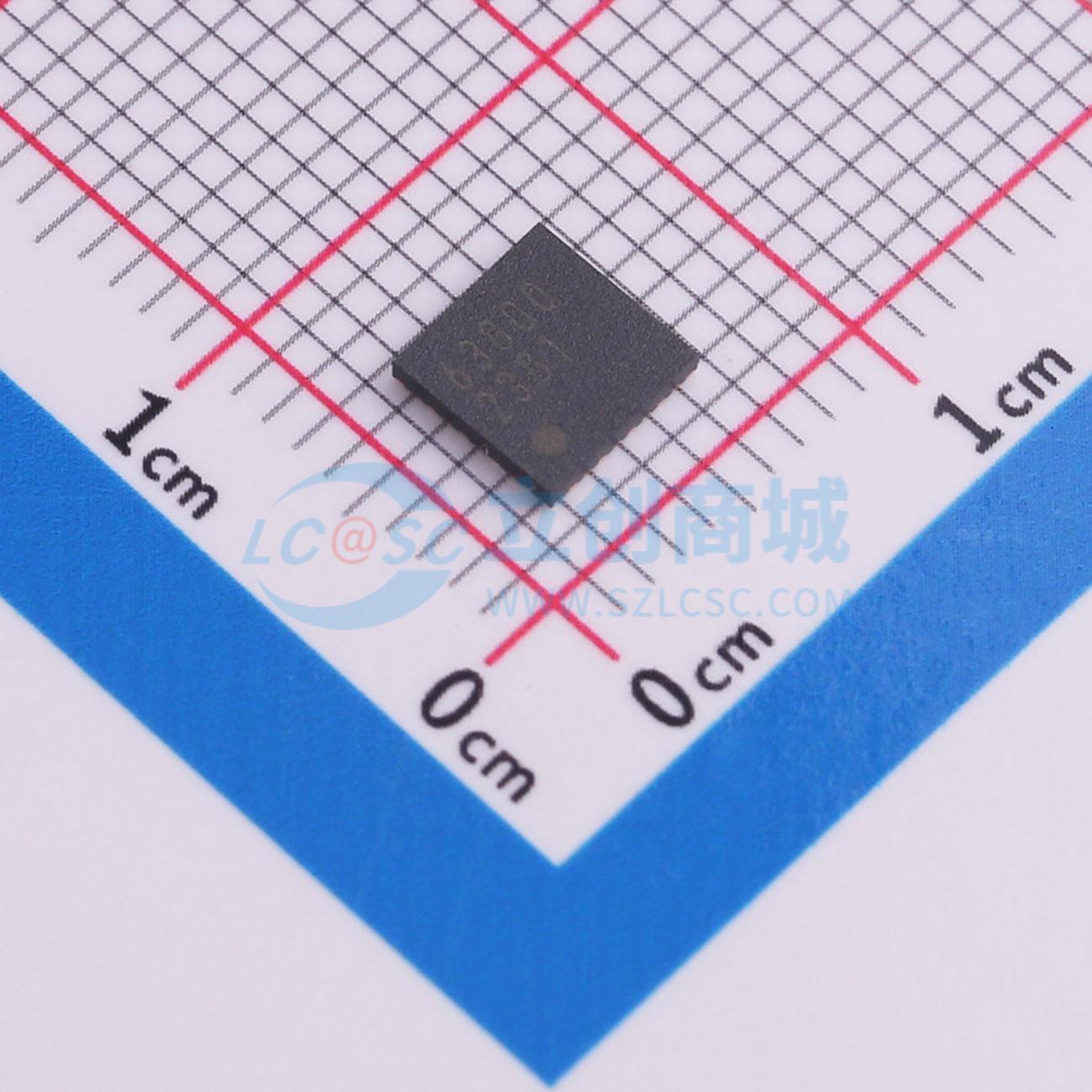

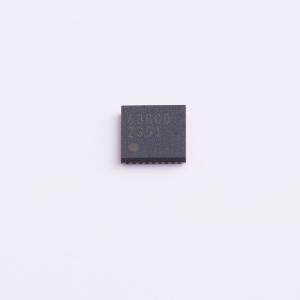

温馨提醒：图片仅供参考，商品以实物为准
BD63800MUF-CE2
1.21A 有刷直流电机驱动芯片 28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- BD63800MUF-CE2
- 商品编号
- C3681308
- 商品封装
- VFQFN-32-EP
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 6V~28V | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | 1.21A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 8；2；32；1；16；4 | |
| 接口类型 | SPI；STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 750mΩ | |
| 工作温度 | -40℃~+125℃ |
商品概述
BD63800xxx - C是一款双极性低功耗驱动器，采用PWM电流驱动。该器件的额定电源电压为40 V，额定输出电流为1.35 A。BD63800xxx - C有两种输入接口作为驱动模式：CLK - IN和SPI - IN，以及六种励磁模式：整步、1/2步、1/4步、1/8步、1/16步和1/32步。混合衰减模式：慢/快衰减比的无缝调节功能，以及自动衰减模式：慢/快衰减的自动切换功能，可以为各种电机实现优化控制状态。此外，BD63800xxx - C采用单电源供电，可简化设备设计。
商品特性
- AEC - Q100认证（等级1）
- 支持功能安全的汽车产品
- 低导通电阻DMOS输出
- CLK - IN驱动模式
- PWM恒流控制（单独励磁）
- 内置尖峰噪声消除功能（无需外部噪声滤波器）
- 支持模式：整步、1/2步、1/4步、1/8步、1/16步和1/32步
- 励磁模式切换时间自由
- 电流衰减模式切换功能：混合衰减：慢衰减/快衰减比的线性调节；自动衰减：慢衰减/快衰减的自动切换
- 可选旋转方向：顺时针/逆时针
- 节能功能
- 逻辑输入内置下拉电阻
- 上电复位功能
- 无电源时的故障预防功能（幽灵电源预防功能）
- 热关断功能（TSD）
- 热警告功能（TW）
- 过流保护功能（OCP）
- 过压锁定功能（OVLO）
- 欠压锁定功能（UVLO）
- 欠压电机保持功能
- 开路检测功能
- 堵转检测功能
- 相邻引脚短路保护
应用领域
- 抬头显示
- LED前照灯等
