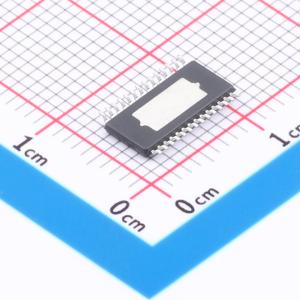

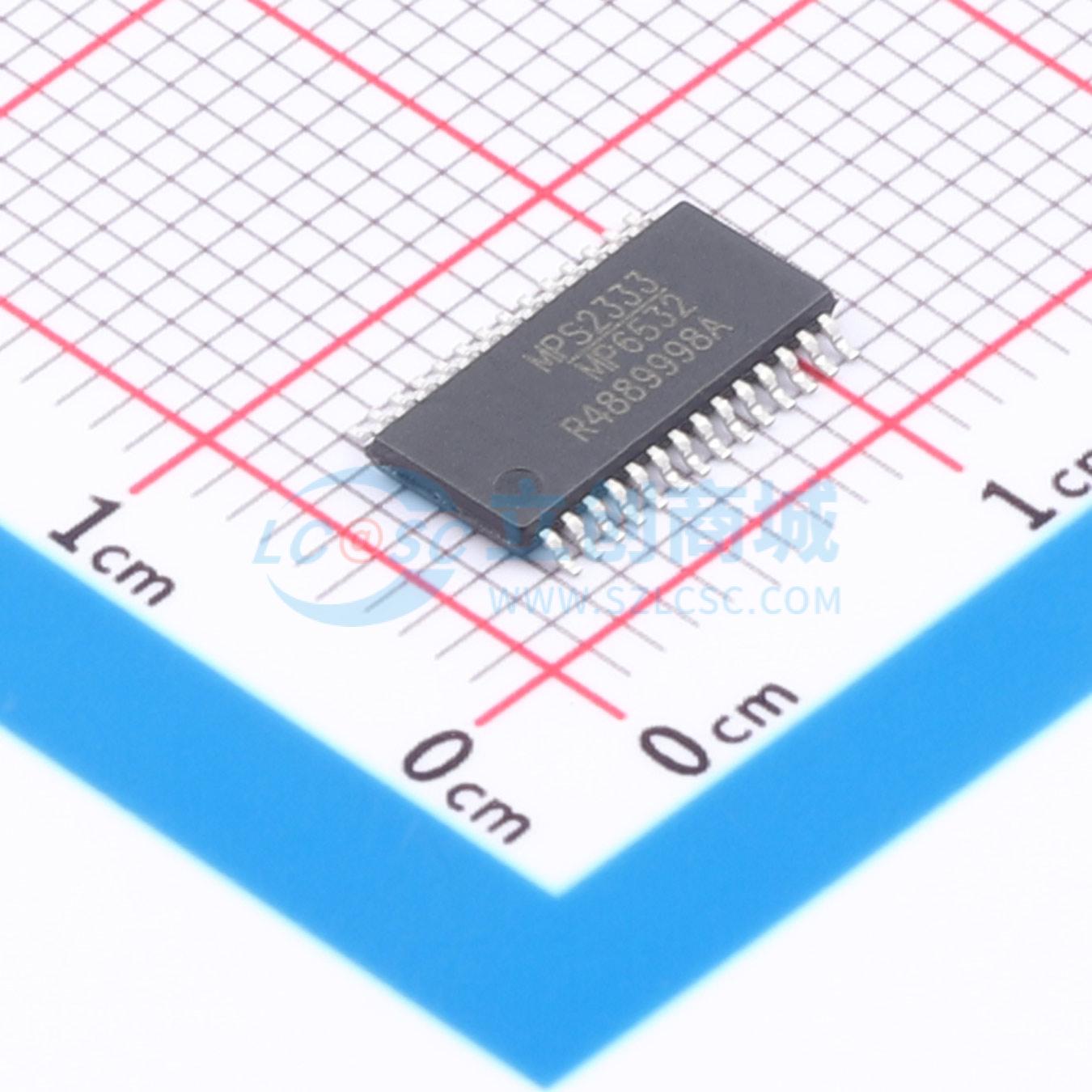

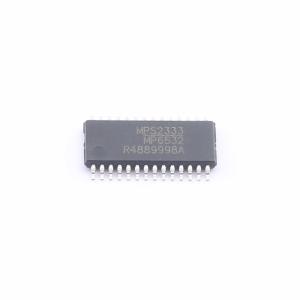

MP6532GF-Z

5V至60V，三相无刷直流电机预驱动器

描述

是一款用于三相无刷直流电机驱动应用的栅极驱动IC。能够驱动由六个N沟道功率MOSFET组成的三个半桥，最高耐压60V。集成了一个稳压电荷泵来产生栅极驱动电源，并使用自举电容为高端MOSFET驱动器产生电源电压。即使输出以100%占空比运行，内部涓流充电电路也能保持足够的高端栅极驱动电压。内部保护功能包括可编程短路保护、过流保护、可调死区时间控制、欠压锁定和热关断。该器件通过三个霍尔传感器输入集成了120°换向。PWM、DIR和nBRAKE输入用于控制电机速度、方向和制动。有28引脚、9.7mm×6.4mm TSSOP和4mm x 4mm QFN封装，带有外露散热垫。

品牌名称

MPS(芯源)

商品型号

MP6532GF-Z

商品编号

C3681302

商品封装

TSSOP-28-EP​

包装方式

编带

商品毛重

0.298736克(g)
