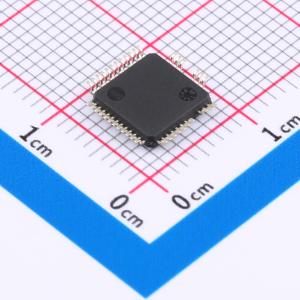

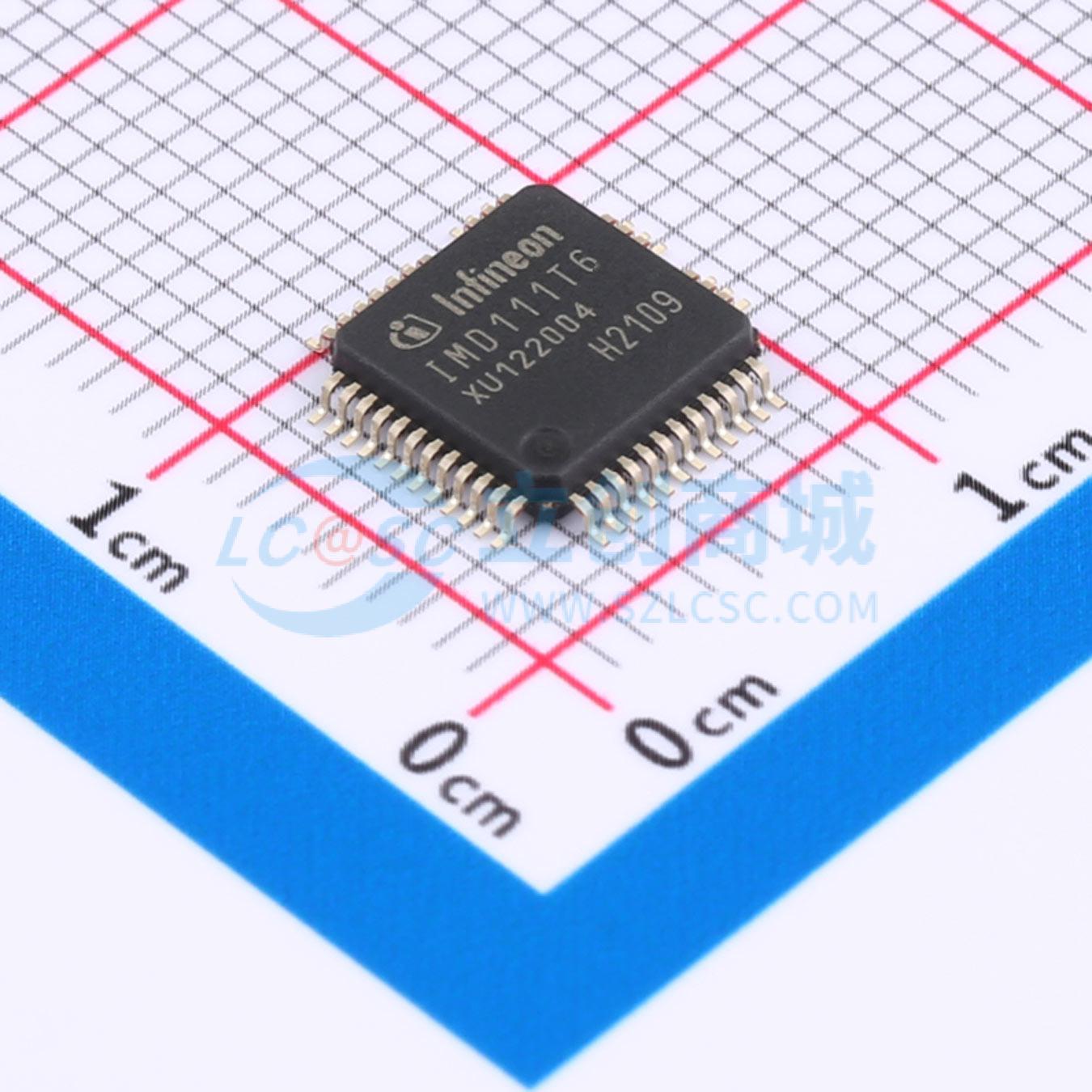

温馨提醒：图片仅供参考，商品以实物为准
IMD111T6F040XUMA1
交流电机驱动芯片 20V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IMD111T6F040XUMA1
- 商品编号
- C3681234
- 商品封装
- LQFP-40(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.24克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | 165mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 12V~16.5V | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | UART；I2C | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 马达卡锁保护；交错导通保护 |
商品概述
iMOTION™ IMD110 - 6 是一系列用于控制变速驱动器的高度集成的集成电路。它集成了一个电机控制器、一个高压三相栅极驱动器和一个电压调节器。电机控制器使用运动控制引擎（MCE）来创建一个即用型解决方案，以执行永磁同步电机（PMSM）的控制，以最低的系统和开发成本为任何电机系统提供最短的上市时间。集成的脚本引擎允许在不干扰电机和功率因数校正（PFC）控制算法的情况下增加应用灵活性。
商品特性
- 运动控制引擎（MCE），作为变速驱动器的即用型控制解决方案
- 集成脚本引擎，用于应用控制定制
- 集成驱动和系统保护功能
- 永磁同步电机（PMSM）的磁场定向控制（FOC）
- 灵活的空间矢量脉宽调制（PWM），用于正弦电压控制
- 通过单分流器或桥臂分流器进行电流检测
- 无传感器运行
- 使用模拟或数字霍尔传感器运行
- 集成模拟比较器，用于过流保护
- 内置温度传感器
- 功率因数校正（PFC）控制（可选）
- 灵活的控制输入选项：通用异步收发传输器（UART）、频率、占空比或模拟信号
- 符合 IEC/UL 60730 - 1 'B 类'的认证驱动安全功能
- 具有 600 V 阻断电压的高压三相栅极驱动器
- 栅极驱动器的 15 V 电源电压
- 具有负瞬态鲁棒性的薄膜绝缘体上硅（SOI）技术
- 超快速集成自举二极管
- 用于控制器电源的集成 5 V 电压调节器
- 提供外部 5 V 输出
- 采用改进间隙和爬电距离的小型 LQFP - 40 封装
- 引脚布局源自 LQFP - 48
应用领域
- 小型和大型家用电器
- 风扇
- 泵
- 压缩机
- 通用变速驱动器
