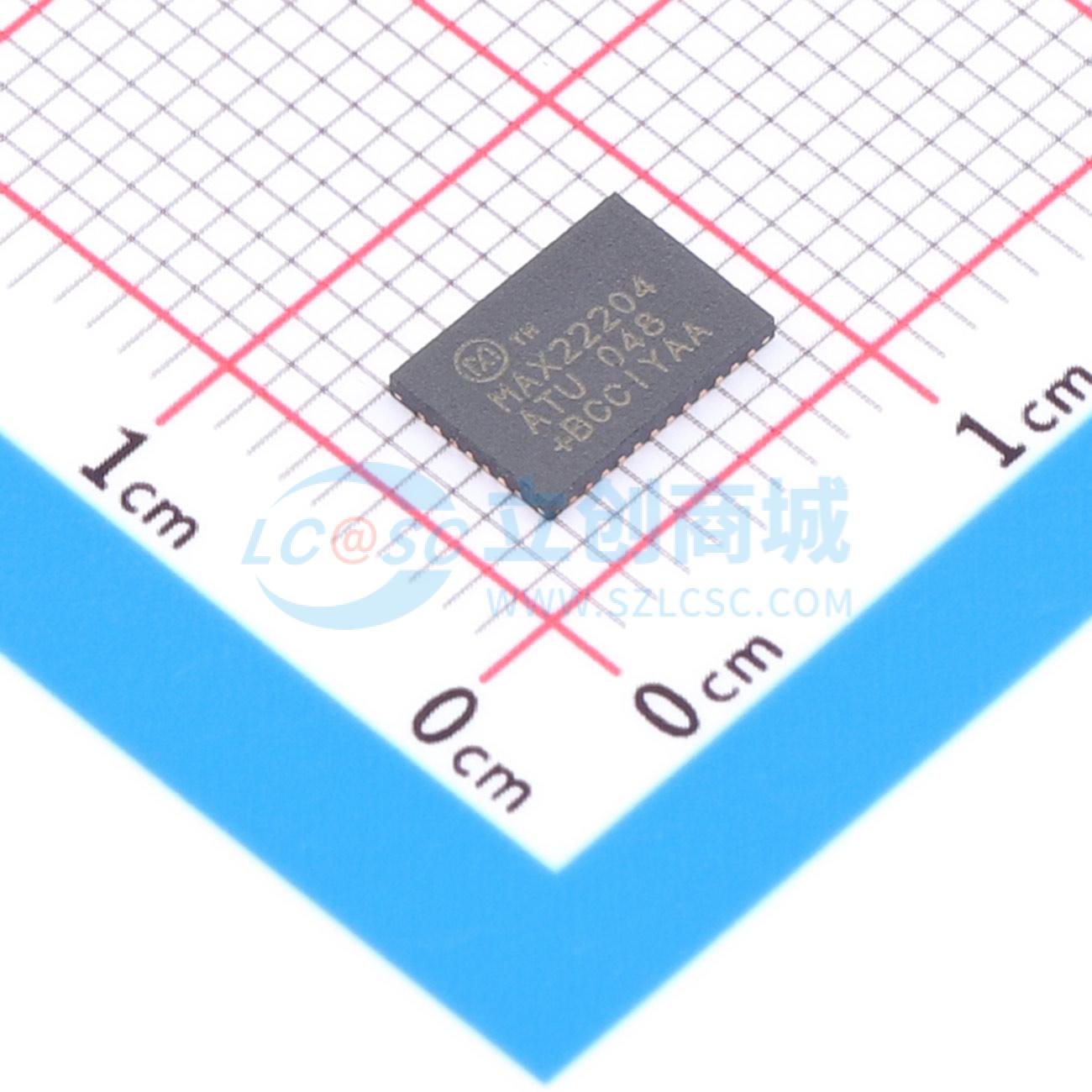

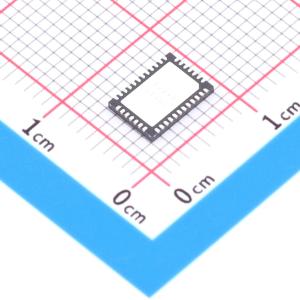

MAX22204ATU+

MAX22204是一款两相步进电机驱动器，集成了两个65V、3.8A的MAX H桥。H桥FET的阻抗极低，可实现高驱动效率并将发热降至最低。典型总导通电阻（高端 + 低端）为0.3Ω。MAX22204集成了精确的电流驱动调节电路和一个由STEP/DIR接口控制的128细分内置分度器。高细分分辨率和先进的控制技术确保运行平稳安静。 流入两个低端FET的电流由无损耗集成电流感应（ICS）进行检测，然后与所需的步进阈值电流进行比较。一旦桥电流超过阈值（ITRIP），器件将强制在固定关断时间（tOFF）内进行衰减。 无损耗ICS消除了此功能通常所需的庞大外部功率电阻，与基于外部检测电阻的主流应用相比，可显著节省空间和功耗。与内部检测的桥电流成比例的电流输出到引脚ISENA和ISENB。通过在这些引脚连接外部电阻，可产生与桥电流成比例的电压，用于诊断目的。 每个H桥的最大输出电流为IMAX = 3.8AMAX，受过流保护（OCP）限制。在VM = +24V、TA = 25°C且有合适的PCB接地层用于散热的情况下，器件每相可提供高达2ARMS的电流。电流能力取决于PCB的热特性（PCB接地层、散热器、通风等）。 每个H桥的最大满量程电流为IFS = 2.8A，可通过从REF引脚连接到地的外部电阻进行设置。此电流定义为集成驱动调节电路的最大电流设置。 一个逻辑输入（TRQ）允许在两个不同值之间快速更改电流设置，以实现快速转矩控制。 MAX22204具备过流保护（OCP）、热关断（TSD）和欠压锁定（UVLO）功能。每次检测到故障状态时，开漏低电平有效FAULT引脚将被激活。在热关断和欠压锁定期间，驱动器将被禁用，直到恢复正常工作条件。 MAX22204采用TQFN38 5mm x 7mm封装。

• 两个额定电压为 +65V的H桥
• 总导通电阻（高端 + 低端）：典型值300mΩ（TA = 25°C）
• 每个H桥的电流额定值（TA = 25°C时的典型值）：
  • IMAX = 3.8AMAX（驱动容性负载的脉冲电流）
  • IFS(MAX) = 2.8A（内部电流驱动调节的最大满量程电流设置）
  • IRMS = 每相2ARMS（TA = 25°C，VM = +24V）
• 集成电流控制
  • 满量程DAC电流可通过外部电阻配置
  • 一个逻辑输入（TRQ）可在两个级别之间快速更改转矩
  • 内部电流感应（ICS）消除了庞大的外部电阻并提高了效率
  • 内置128细分分度器控制
  • STEP/DIR接口
  • 用于微步驱动的集成DAC和定序器
  • 多种衰减模式（慢速、混合、自适应）
  • 固定关断时间可通过外部电阻配置
  • 电流检测输出（ISENA、ISENB）
  • 电流监控
  • 故障指示引脚（FAULT）
• 保护功能
  • 每个独立通道的过流保护（OCP）
  • 欠压锁定（UVLO）
  • 热关断TJ = 155°C（TSD）
• TQFN38 5mm x 7mm封装（未来将提供TSSOP38 4.4mm x 9.7mm封装）

• 步进电机驱动器
