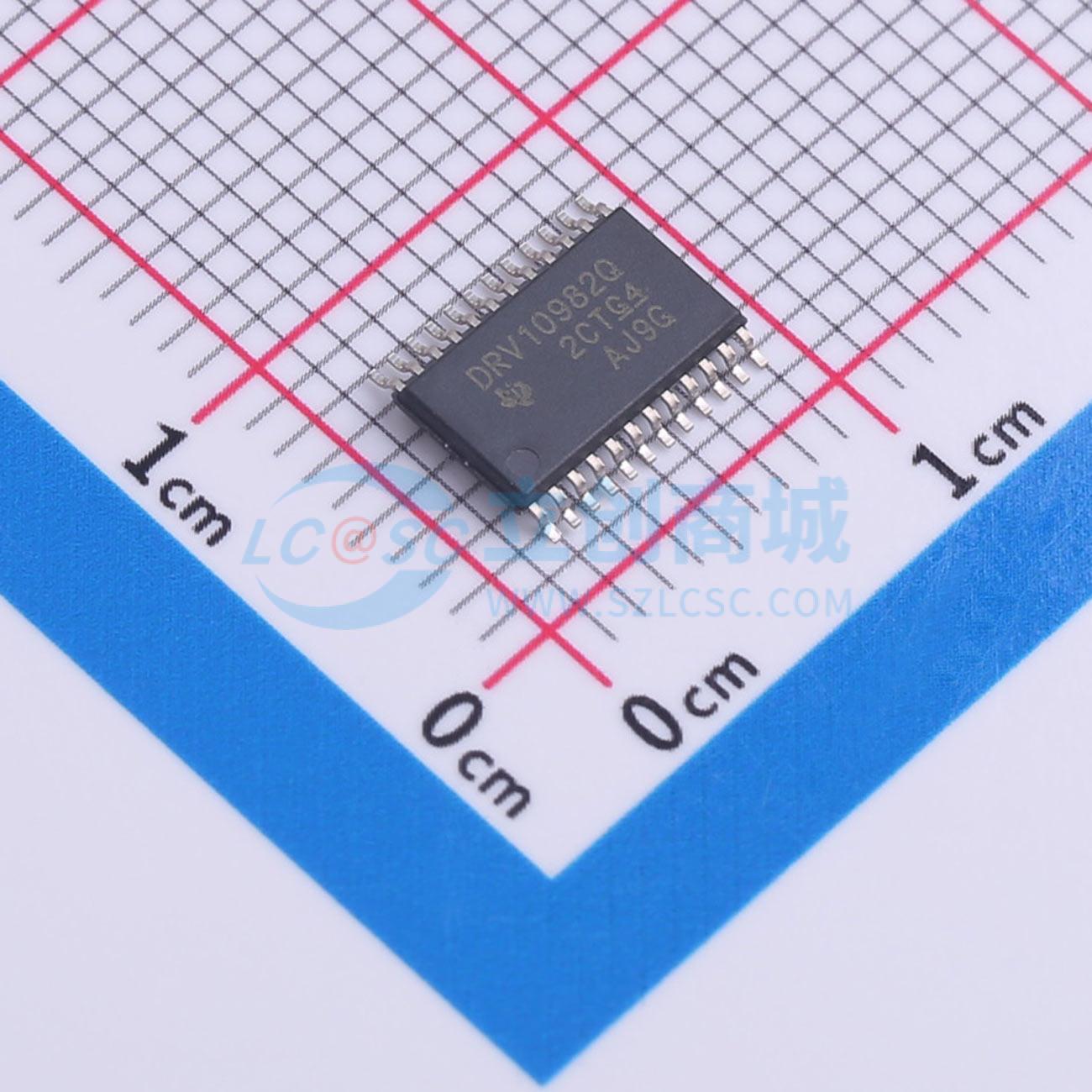

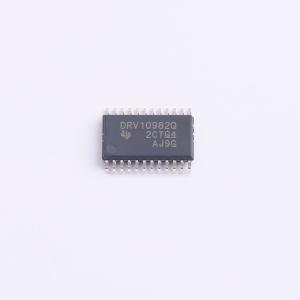

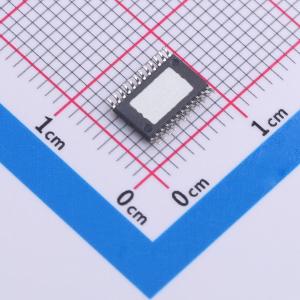

DRV10982QPWPRQ1

DRV10982-Q1器件是一款集成功率MOSFET的三相无传感器电机驱动器，可提供高达2 A的连续驱动电流。该器件专为对成本敏感、低噪声、外部元件数量少的风扇和泵应用而设计。 DRV10982-Q1器件在低至4.5 V的电压下仍能保留寄存器设置，并能在低至6.2 V的电源电压下向电机输送电流。如果电源电压高于28 V，该器件将停止驱动电机，并保护DRV10982-Q1电路。此功能能够处理高达45 V的负载突降情况。 DRV10982-Q1器件采用专有的无传感器控制方案，提供连续的正弦波驱动，显著降低了通常因换相而产生的纯音噪声。该器件的接口设计简单灵活。电机可通过PWM、模拟或I²C输入直接控制。电机速度反馈可同时通过FG引脚和I²C接口获取。 DRV10982-Q1器件集成了降压调节器，可将电源电压高效降压至5 V，为内部和外部电路供电。3.3 V LDO也可用于为外部电路供电。该器件有睡眠模式和待机模式两种版本，可在电机不运行时节省功耗。待机模式（8.5 mA）版本（DRV10982SQ）使调节器保持运行，而睡眠模式（48 μA）版本（DRV10982Q）则关闭调节器。在使用调节器为外部微控制器供电的应用中，可使用待机模式版本。 I²C接口允许用户重新编程寄存器中的特定电机参数，并对EEPROM进行编程，以帮助优化特定应用的性能。DRV10982-Q1器件采用热效率高的HTSSOP 24引脚封装，带有外露散热焊盘。工作环境温度范围为-40℃至125℃。

• 符合汽车应用要求
• 通过AEC-Q100认证，结果如下：
  • 器件温度等级1：环境工作温度范围为-40℃至125℃
  • 器件HBM ESD分类等级为1C
  • 器件CDM ESD分类等级为C4A
• 工作电压范围：
  • 电机工作电压为6.2 V至28 V
  • 寄存器设置保留电压为4.5 V至45 V
• 支持高达45 V的负载突降电压
• 总驱动器H + L rDS(on)：
  • 在TA = 25℃时为300 mΩ
  • 在TA = 125℃时为400 mΩ
• 驱动电流：2 A连续绕组电流（3 A峰值）
• 可配置输出PWM压摆率和频率，用于EMI管理
• 无传感器专有反电动势（BEMF）控制方案（无需霍尔传感器）
• 连续正弦波180°换相
• 初始位置检测算法，避免启动时反转
• 无需外部检测电阻
• 灵活的用户接口选项：
  • I²C接口：用于访问寄存器以进行命令和反馈
  • 专用SPEED引脚：可接受模拟或PWM输入
  • 专用FG引脚：提供转速反馈
  • 可通过EEPROM自定义启动曲线
  • 通过DIR引脚进行正反转控制
• 集成降压转换器，为内部和外部电路高效提供5 V和3.3 V LDO
• 待机版本（DRV10982SQ）的电源电流为8.5 mA
• 睡眠版本（DRV10982Q）的电源电流为48 μA
• 保护功能：
  • 过流保护（保护相间、相地和相电源短路）
  • 堵转检测
  • 抗电压浪涌（AVS）保护
  • 欠压锁定（UVLO）保护
  • 热关断保护
• 散热增强型封装

• 小型汽车泵和风扇
• 座椅通风风扇
• 摩托车燃油泵
• 混合动力汽车电池冷却风扇
