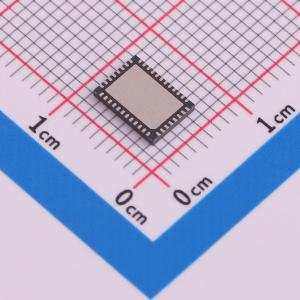

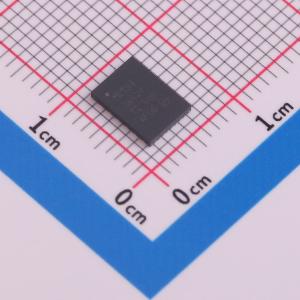

MCT8316A1VRGFR

8A 无刷直流BLDC电机驱动芯片 35V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MCT8316A 40V 最大电压、8A 峰值电流无传感器梯形控制三相 BLDC 电机驱动器
品牌名称: TI(德州仪器)
商品型号: MCT8316A1VRGFR
商品编号: C3681279
商品封装: VQFN-40(5x7)
包装方式: 编带
商品毛重: 0.146克(g)
立创商城设计参考: 无刷电机驱动-(2)12V~25V供电-(4)6A以上

商品参数

商品概述

MCT8316A 为需要高速运行（高达 3kHz 电气）或极快启动速度（< 50ms）的客户提供了一个单芯片无代码无传感器梯形解决方案，此解决方案适用于峰值电流高达 8A 的 12V 至 24V 无刷直流电机。MCT8316A 集成了三个 1/2H 桥，具有 40V 的最大电压和 95mΩ 的超低 RDS(ON)（高侧 + 低侧）。可调降压稳压器和 LDO 的电源管理系列能够为器件生成 3.3V 或 5.0V 电压轨，可用于为外部电路供电。无传感器梯形控制功能具有很高的可配置性，通过寄存器设置 (MCT8316AV) 或硬件引脚 (MCT8316AT) 完成，范围从电机启动行为到闭环运行。MCT8316AV 的寄存器设置可在非易失性 EEPROM 中设置，从而允许器件在配置后独立运行。该器件通过 PWM 输入、模拟电压、可变频率方波或 I2C 命令接收速度命令。MCT8316A 集成多种保护特性，旨在出现故障事件时保护该器件、电机和系统。

商品特性

采用集成无传感器电机控制算法的三相 BLDC 电机驱动器
无代码高速梯形控制
支持高达 3kHz（电气频率）
非常短的启动时间（< 50ms）
快速减速 (< 150ms)
支持 120° 或 150° 调制，以改善声学性能
通过正向重新同步和反向驱动支持风力机
支持模拟、PWM、频率或基于 I2C 的速度输入
主动消磁支持减少功率损耗
可配置的电机启动和停止选项
可选闭环速度控制
抗电压浪涌保护可防止过压
通过 DACOUT 进行变量监控
4.5V 至 35V 工作电压（最大值 40V）
高输出电流能力:8A 峰值
低 MOSFET 导通状态电阻
TA=25℃ 时，RDS(ON) (HS + LS) 为 95mΩ
低功耗睡眠模式
VVM=24V、TA=25℃ 时为 3μA（最大值）
速度环路精度:3% 使用内部时钟，1% 使用外部时钟参考
灵活的器件配置选项
MCT8316AV:I2C 接口 (EEPROM)
MCT8316AT:基于硬件引脚的配置
支持高达 100kHz 的 PWM 频率，以支持低电感电机
不需要外部电流检测电阻器
内置 3.3V ±5%、20mA LDO 稳压器
内置 3.3V/5V、170mA 降压稳压器
专用 DRVOFF 引脚以禁用（高阻态）输出
展频和压摆率，用于降低 EMI
整套集成保护特性
电源欠压锁定 (UVLO)
电机锁定检测（5 种不同类型）
过流保护 (OCP)
热警告和热关断 (OTW/TSD)
故障条件指示引脚 (nFAULT)
可选择通过 I2C 接口进行故障诊断

应用领域

无刷直流 (BLDC) 电机模块
机器人真空吸水电机
电机周期燃油泵
电器风扇和泵
汽车风扇和风机
医用 CPAP 风机

	属性	参数值
	商品目录	无刷直流(BLDC)电机驱动芯片
	驱动类型	三相
	集成FET	是
	半桥数量	3
	输出电流	-
	峰值电流	8A

	属性	参数值
	工作电压	-
	导通电阻	95mΩ
	静态电流(Iq)	5uA
	接口类型	I2C
	工作温度	-40℃~+125℃
	功能特性	马达卡锁保护；马达转速指示
