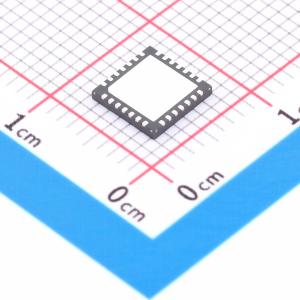

TB9120AFTG(EL)
2.5A 有刷直流电机驱动芯片 18V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款带有时钟输入接口和PWM恒流控制系统的两相双极步进电机驱动器，可用于各种汽车应用中的小型步进电机。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB9120AFTG(EL)
- 商品编号
- C3681284
- 商品封装
- VQFN-28(6x6)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | - | |
| 输出电流 | - | |
| H桥数量 | - | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 32 | |
| 接口类型 | STEP/DIR | |
| 集成开关 | 是 | |
| 导通电阻 | 800mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 过流保护；低压保护；死区/直通保护；防止电机失步功能；过温保护；欠压锁定 |
商品概述
TB9120AFTG是一款具有时钟输入接口和PWM恒流控制系统的两相双极步进电机驱动器，可用于广泛汽车应用中的小型步进电机。
商品特性
- 单芯片可驱动两相双极步进电机。
- 采用PWM恒流控制。
- 内置混合衰减模式。
- 励磁模式可选：全步、半步、四分之一步、1/8步、1/16步和1/32步。
- 功率MOSFET导通电阻：Ron(H + L) = 0.8Ω（典型值）。
- 输入电源电压（VBAT）：40V（最大值）。
- 最大输出驱动电流：过流检测值2.0A（典型值）。
- 内部电压5V（VccOUT）。
- 异常检测功能：过温检测、过流检测、负载开路检测和低压检测。
- DIAG输出：过温检测、过流检测和负载开路检测。
- 失速检测功能及检测到后标志输出功能。
- 待机功能。
- 工作电源电压范围：VBAT(opr.) = 7V至18V。4.5V至7V仅保证部分功能。
- 最大时钟输入频率：fCLK(max) = 100kHz。
- 工作温度： - 40至125°C。
- 封装：VQFN28(0.65)。
- 通过AEC - Q100认证。
应用领域
- 汽车平视显示器中凹面镜角度调节
- 摩托车阀门
- 暖通空调阀门/阻尼器
