温馨提醒：图片仅供参考，商品以实物为准

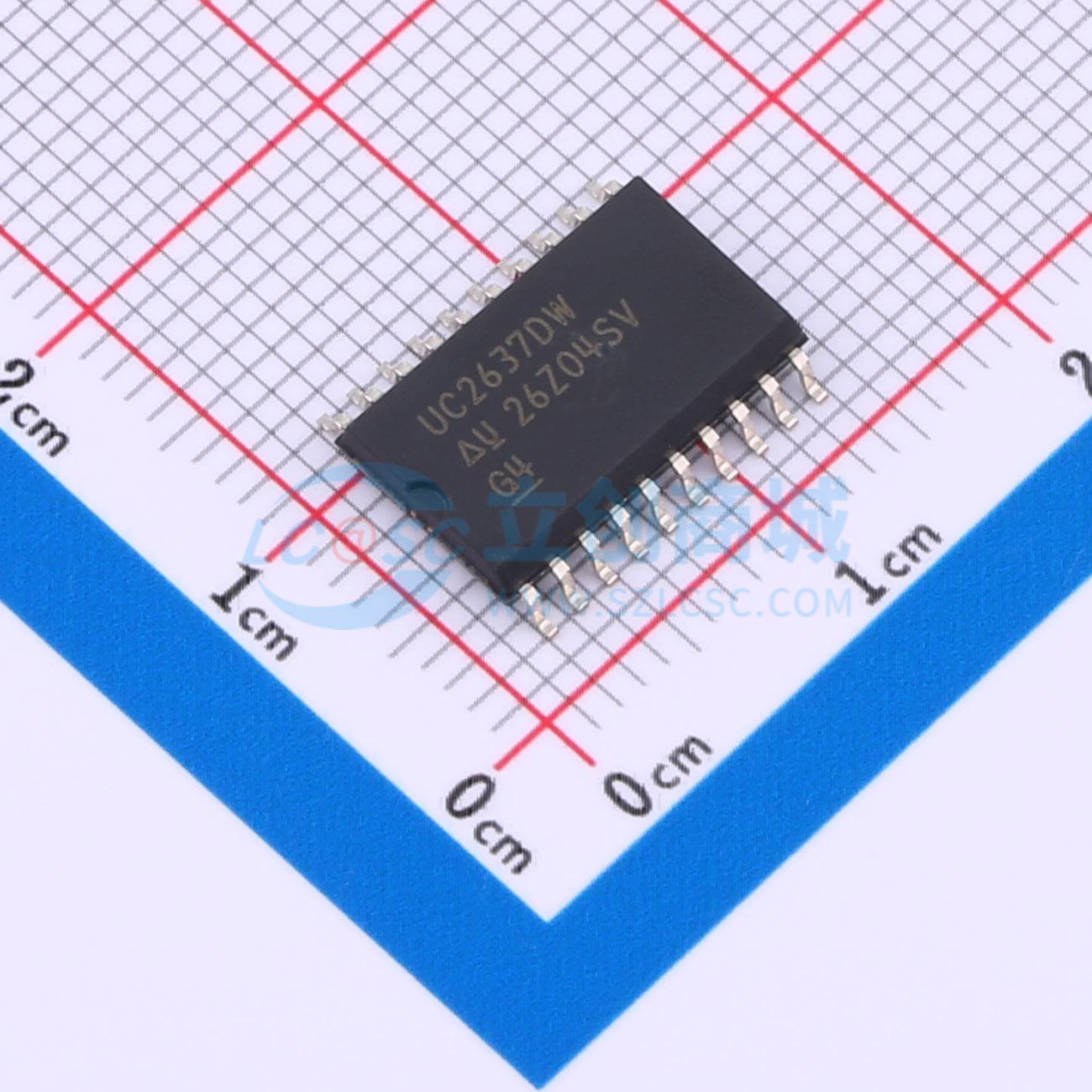

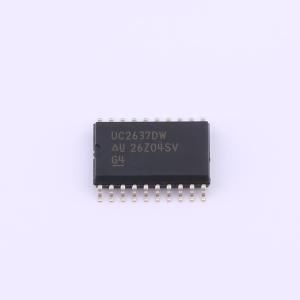

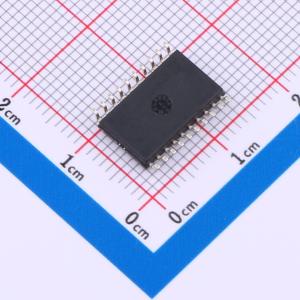

UC2637DWTR

有刷直流电机驱动芯片 20V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一种脉宽调制器电路，适用于各种需要单向或双向驱动电路的PWM电机驱动和放大器应用。当用于取代传统驱动器时，该电路可以提高许多应用的效率并降低组件成本。包含一个锯齿波振荡器、误差放大器和两个带±100mA输出级的PWM比较器。保护电路包括欠压锁定、逐脉冲电流限制和一个具有2.5V温度补偿阈值的关断端口。
品牌名称: TI(德州仪器)
商品型号: UC2637DWTR
商品编号: C3681183
商品封装: SOIC-20
包装方式: 编带
商品毛重: 0.64克(g)

商品概述

UC1637是一款脉冲宽度调制器电路，适用于各种需要单向或双向驱动电路的PWM电机驱动和放大器应用。在替代传统驱动器时，该电路可提高许多应用的效率并降低元件成本。它包含了生成模拟误差信号以及根据误差信号的幅度和极性调制两个双向脉冲序列输出所需的所有必要电路。这款单片器件具备标准功能，包括锯齿波振荡器、误差放大器和两个带有±100mA输出级的PWM比较器。保护电路包括欠压锁定、逐脉冲电流限制以及一个具有2.5V温度补偿阈值的关断端口。 UC1637的工作温度范围为-55℃至+125℃的温度范围，而UC2637和UC3637的工作温度范围分别为-25℃至+85℃和0℃至+70℃。

商品特性

单电源或双电源工作
输入电源范围为±2.5V至±20V
振荡器初始精度为±5%；温度范围内精度为±10%
逐脉冲电流限制
欠压锁定
具有2.5V温度补偿阈值的关断输入
未连接的PWM比较器，设计灵活
双100mA源极/漏极输出驱动器

应用领域

电机驱动 PWM
放大器应用
单向或双向驱动电路

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	输出电流	-
	峰值电流	500mA

	属性	参数值
	工作电压	-
	工作温度	-25℃~+85℃
