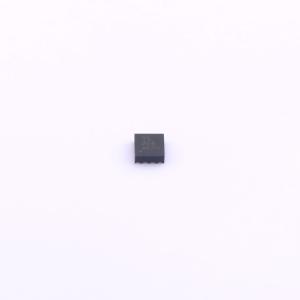

温馨提醒：图片仅供参考，商品以实物为准
DRV8231DSGR
3.7A 有刷直流电机驱动芯片 33V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DRV8231 具有集成电流调节功能的 35V、3.7A H 桥电机驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- DRV8231DSGR
- 商品编号
- C3681197
- 商品封装
- WSON-8(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.051302克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | - | |
| 峰值电流 | 3.7A | |
| 工作电压 | 4.5V~33V |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | - | |
| 导通电阻 | 600mΩ | |
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 主动制动功能；交错导通保护；电流采样/调节功能 |
商品概述
DRV8231器件是一个具有N沟道H桥、电荷泵、电流调节和保护电路的集成电机驱动器。电荷泵通过支持N沟道MOSFET半桥和100%占空比驱动提升效率。DRV8231通过比较模拟输入VREF和ISEN引脚的电流检测分流电阻上的电压，实现电流调节功能。限制电流的能力可以显著减小电机启动过程中和失速条件下的大电流。低功耗睡眠模式可通过关断大部分内部电路实现超低静态电流消耗。内部保护功能包括电源欠压锁定、输出过流和器件过热。DRV8231所属的器件系列具有引脚对引脚、可扩展RDS(on)和电源电压选项，可支持不同负载和电源轨，并尽可能减少设计改动。
商品特性
- N沟道H桥有刷直流电机驱动器
- 4.5V 至 33V 工作电源电压范围
- 引脚对引脚可扩展规格，提供不同RDS(on)、电压和电流检测/调节选项（外部分流电阻器和集成电流镜）
- DRV8870:6.5V 至 45V、565mΩ 分流电阻器
- DRV8251:4.5V 至 48V、450mΩ 分流电阻器
- DRV8251A:4.5V 至 48V、450mΩ 电流镜
- DRV8231:4.5V 至 33V、600mΩ 分流电阻器
- DRV8231A:4.5V 至 33V、600mΩ 电流镜
- 高输出电流能力:3.7A 峰值
- PWM 控制接口
- 支持 1.8V、3.3V 和 5V 逻辑输入
- 集成电流调节
- 低功耗睡眠模式 在 VVM = 24 V、TJ = 25℃ 时，电流小于 1μA
- 提供小型封装和外形尺寸可选
- 带 PowerPAD™ 的 8 引脚 WSON 封装，2.0mm× 2.0mm
- 带 PowerPAD™ 的 8 引脚 HSOP 封装，4.9mm× 6.0mm
- 集成型保护特性
- VM 欠压锁定 (UVLO)
- 自动恢复过流保护 (OCP)
- 热关断 (TSD)
应用领域
- 打印机
- 扫地机器人
- 洗衣机和烘干机
- 咖啡机
- POS 打印机
- 电表
- ATM（自动柜员机）
- 呼吸机
- 外科手术设备
- 电子病床和床控制器
- 健身器
