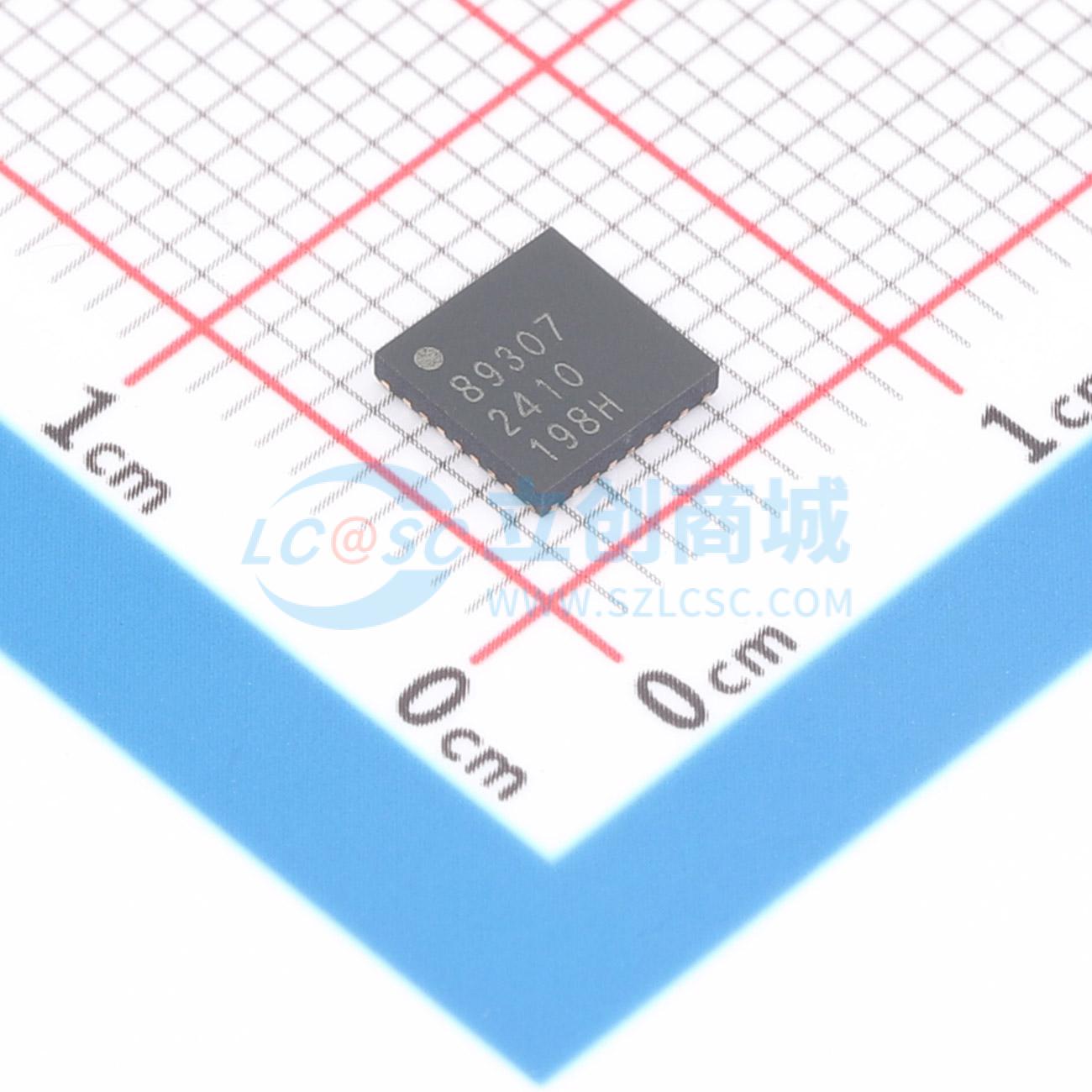

温馨提醒：图片仅供参考，商品以实物为准
A89307KETSR-J
无刷直流BLDC电机驱动芯片 50V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一款三相无刷直流 (BLDC) 电机驱动器（栅极驱动器），可在 5.5 至 50V 电压下运行。完全集成了磁场定向控制 (FOC) 算法，以实现最佳效率和声学噪声性能。提供恒转矩和恒功率模式，以及恒速和开环运行模式。优化了电机在静止、风车和逆风条件下的启动性能
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A89307KETSR-J
- 商品编号
- C3681173
- 商品封装
- QFN-28(5x5)
- 包装方式
- 编带
- 商品毛重
- 8.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | - | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 导通电阻 | - | |
| 静态电流(Iq) | - | |
| 接口类型 | I2C | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 马达卡锁保护；马达转速指示 |
商品概述
A89307是一款三相无传感器无刷直流电机驱动器，工作电压范围为5.5至50伏。其集成了磁场定向控制算法，可实现恒转矩、恒功率、恒速和开环操作模式。该器件优化了电机在静止、风车状态甚至反向风车状态下的启动性能。电机速度可通过模拟、脉宽调制或时钟输入进行控制。闭环速度控制为可选功能，转速与时钟频率之比可编程。通过一个简单的I2C接口可设置电机额定电压、额定电流、额定转速、电阻和启动曲线。该接口也用于开关控制、速度控制和速度回读。A89307采用28引脚、5毫米×5毫米、带有外露散热焊盘和可焊侧面的四方扁平无引脚封装。
商品特性
- 免代码无传感器磁场定向控制
- 恒速、恒转矩、恒功率和开环操作模式
- 用于速度控制和状态回读的I2C接口
- 可编程、灵活的输入输出转换器
- 静音低速运行
- 非反转快速启动
- 用于静音运行的软启软停
- 模拟/脉宽调制/时钟模式速度控制
- 闭环速度控制
- 可配置电流限制
- 风车启动运行
- 堵转检测
- 短路保护
- 制动和方向输入
- 可调栅极驱动
- 符合汽车AEC-Q100标准
应用领域
- 电池冷却风扇
- 散热器风扇
- 燃油泵和油泵
