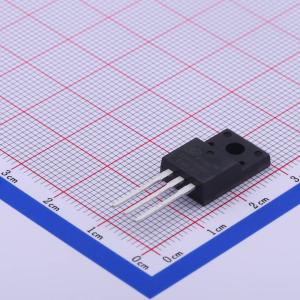

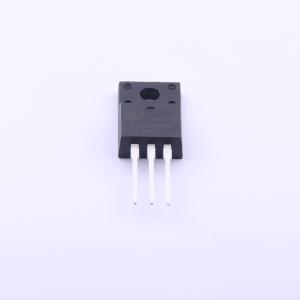

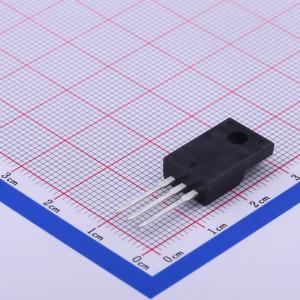

温馨提醒：图片仅供参考，商品以实物为准
SVF12N60F
1个N沟道 耐压:600V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VF12N60F/S/K 是一款 N 沟道增强型功率 MOS 场效应晶体管，采用了专有的 F - Cell™ 结构 VDMOS 技术制造。经过改进的工艺和单元结构经过特别设计，可将导通电阻降至最低，提供出色的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件广泛应用于 AC - DC 电源、DC - DC 转换器和 H 桥 PWM 电机驱动器中
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SVF12N60F
- 商品编号
- C403816
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 580mΩ@10V | |
| 耗散功率(Pd) | 51W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 34nC@10V | |
| 输入电容(Ciss) | 1.367nF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 152pF |
商品概述
SVF12N60F/S/K是一款N沟道增强型功率MOS场效应晶体管，采用Silicon专有的F-Cell结构VDMOS技术制造。经过改进的工艺和单元结构专门设计用于最小化导通电阻、提供卓越的开关性能，并能在雪崩和换向模式下承受高能量脉冲。 这些器件广泛应用于AC-DC电源、DC-DC转换器和H桥PWM电机驱动器。
商品特性
- 12A，600V，RDS(on)(典型值)=0.58Ω@VGS = 10V
- 低栅极电荷
- 低Crss
- 快速开关
- 改善的dv/dt能力
应用领域
- AC-DC电源
- DC-DC转换器
- H桥PWM电机驱动器
