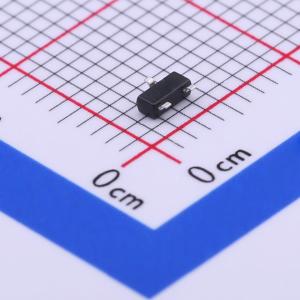

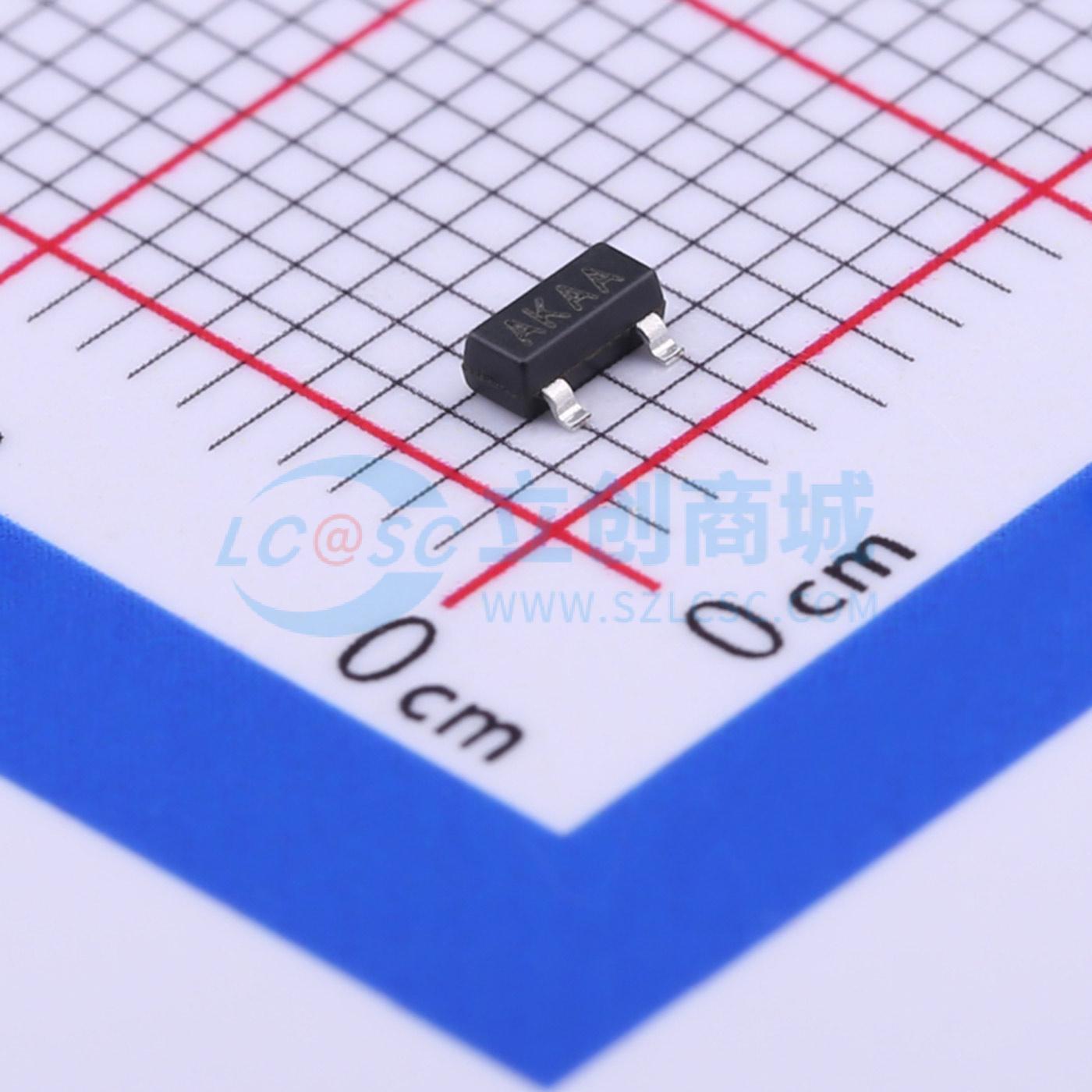

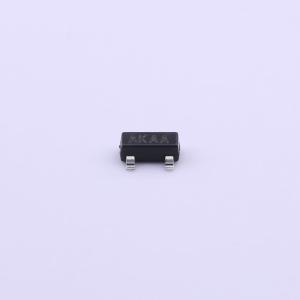

DIO6810SST3
超低功耗微处理器复位电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO6810系列是微处理器（μP）监控电路，用于监测μP和数字系统中的电源。它们通过省去外部元件，实现了出色的电路可靠性和低成本。这些电路执行单一功能：只要Vcc电源电压降至预设阈值以下，它们就会发出复位信号，并在Vcc升至复位阈值以上后，至少保持该信号140ms
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO6810SST3
- 商品编号
- C403837
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.032克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 高电平有效 | |
| 阈值电压 | 2.93V | |
| 受监控电压数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 手动复位 | 无 | |
| 看门狗定时器 | 无 | |
| 复位超时 | 240ms | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA |
商品概述
DIO6810系列是微处理器（μP）监控电路，用于监测μP和数字系统中的电源。通过省去外部元件，它们提供了出色的电路可靠性和低成本优势。 这些电路执行单一功能：每当Vcc电源电压降至预设阈值以下时，它们会发出复位信号，并在Vcc升至复位阈值以上后至少保持140ms的复位状态。 DIO6810具有CMOS输出。DIO6810的RESET输出为高电平有效。复位比较器设计为忽略Vcc上的快速瞬变，并且在整个温度范围内，当Vcc低至1.0V时，输出能保证处于正确的逻辑状态。 该器件提供3引脚SOT - 23和SOT - 23 - 3L封装。
商品特性
- 最小复位脉冲宽度140ms
- Vcc = 3V时，电源电流10μA
- 保证Vcc = +1.0V时复位有效
- 电源瞬态抗扰性
- 工作温度范围 -40°C至+85°C
- 提供SOT - 23和SOT - 23 - 3封装
应用领域
- 计算机
- 控制器
- 智能仪器
- 便携式/电池供电设备
