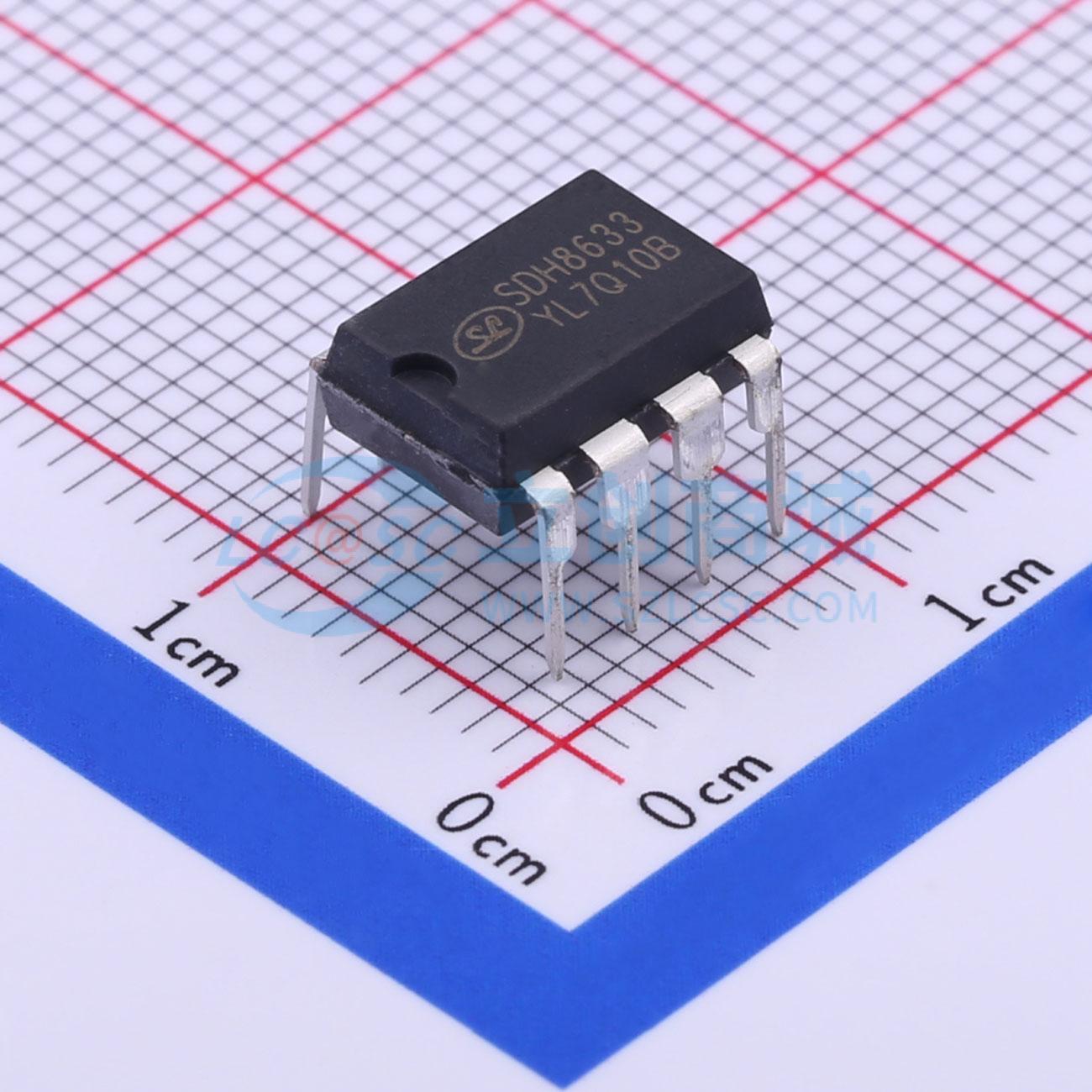

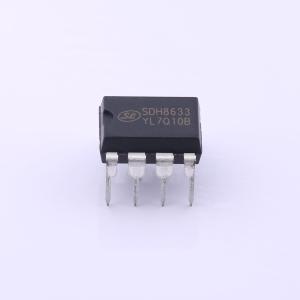

SDH8633
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | - | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 65kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | - | |
| 拓扑结构 | 反激式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - | |
| 功能特性 | 轻载高效模式；逐波限流；过流保护；EMI优化(抖频模式)；打嗝限流 |
商品概述
SDH8633 是用于开关电源的内置高压 MOSFET 及高压启动恒流源、外置采样电阻的电流模式 PWM+PFM 控制器。 SDH8633 内置高压启动恒流源，低待机功耗 < 30mW。有多种控制模式：在重载时，工作在 PWM 模式；在轻载时，工作在 PFM 模式，以提高转换效率；在空载时，进入打嗝模式，以降低待机功耗。 SDH8633 具有抖频功能，以降低 EMI。内置峰值电流补偿电路，可以使不同交流电压输入时极限输出功率一致。内置软启动功能可以在上电过程中减小变压器的应力，防止变压器饱和。 SDH8633 内部集成全面的异常状态保护功能，包括前沿消隐（LEB），逐周期峰值限流，VCC 过压保护（OVP），输出过载保护（OLP）和过温保护（OTP）等。
商品特性
- 高压启动低待机功耗 < 30mW
- 多种控制模式
- 抖频峰值电流补偿
- 软启动
- 前沿消隐（LEB）
- 逐周期峰值限流
- VCC 过压保护（OVP）
- 输出过载保护（OLP）
- 过温保护（OTP）
应用领域
- 开关电源
