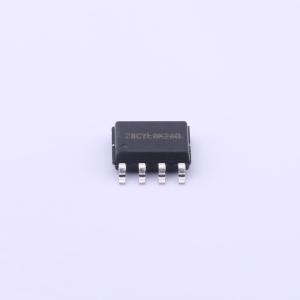

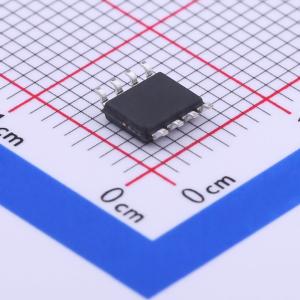

温馨提醒：图片仅供参考，商品以实物为准

SD6800BC

用于LED驱动器的单级初级侧调节PFC控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是单级初级侧调节 (PSR) 功率因数校正 (PFC) 控制器，专为 LED 驱动器设计。采用恒定导通时间操作以实现高功率因数。提供精确的恒流控制，并在边界传导模式 (BCM) 下高效运行。采用初级侧调节，消除了光耦、次级反馈控制和环路补偿，以降低设计和成本。提供完善的保护，如 LED 短路保护、LED 开路保护和过温保护等。
品牌名称: SILAN(士兰微)
商品型号: SD6800BC
商品编号: C403832
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.161克(g)

商品参数

商品概述

SD6800是一款单级原边调节（PSR）功率因数校正（PFC）控制器，专为LED驱动设计。该器件采用恒定导通时间操作以实现高功率因数。SD6800提供精确的恒流控制，并在边界导通模式（BCM）下高效工作。该器件采用原边调节，消除了光耦、次级反馈控制和环路补偿，从而降低了设计成本。SD6800提供了完整的保护功能，如短路LED保护、开路LED保护和过温保护等。

商品特性

PSR反激拓扑
边界导通模式
低启动电流
前沿消隐
恒定导通时间控制
VCC过压保护
VCC欠压锁定
过温保护
周期性电流限制
峰值电流补偿
短路LED保护和开路LED保护

应用领域

LED灯泡
交流输入LED照明

数据手册PDF

放大查看下载PDF

优惠活动

5.5折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	9V~18V
	开关频率	-
	通道数	1

	属性	参数值
	特性	过温保护(OTP)；开路保护；短路保护(SCP)
	拓扑结构	反激
	工作温度	-40℃~+150℃
