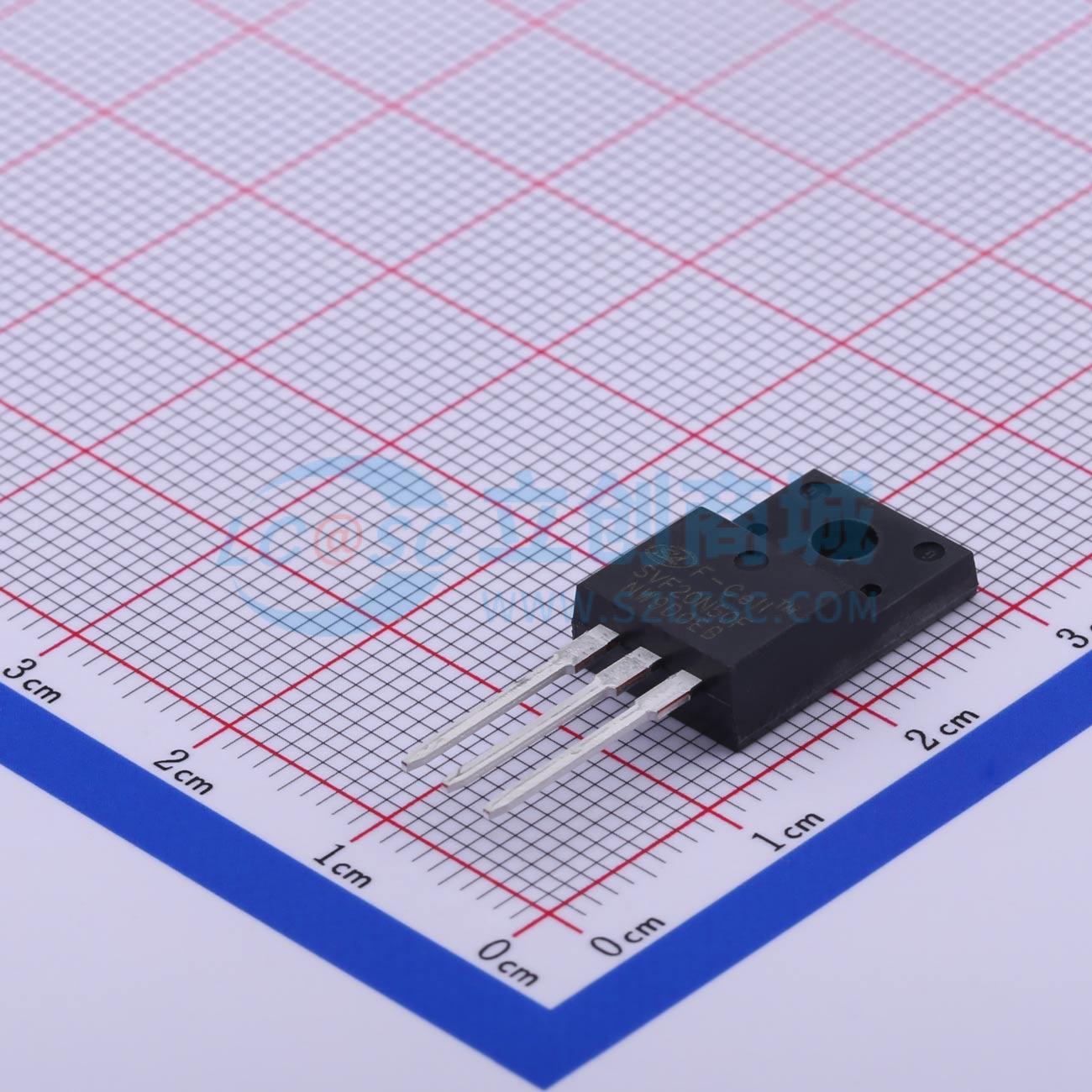

温馨提醒：图片仅供参考，商品以实物为准
SVF20N50F
20A、500V N沟道MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SVF20N50F/PN 是一款 N 沟道增强型功率 MOS 场效应晶体管，采用专有的 F - Cell 结构 VDMOS 技术制造。经过改进的平面条形单元和改进的保护环终端经过特殊设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件广泛应用于 AC - DC 电源、DC - DC 转换器和 H 桥 PWM 电机驱动器中
- 品牌名称
- SILAN(士兰微)
- 商品型号
- SVF20N50F
- 商品编号
- C403819
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 200mΩ@10V | |
| 耗散功率(Pd) | 72W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 49.5nC@10V | |
| 输入电容(Ciss) | 2.6877nF | |
| 反向传输电容(Crss) | 10.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 355pF |
