温馨提醒：图片仅供参考，商品以实物为准

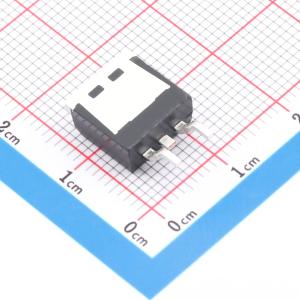

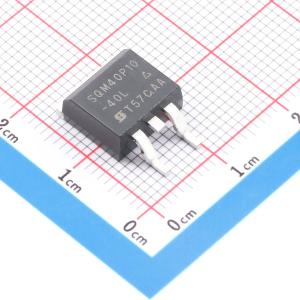

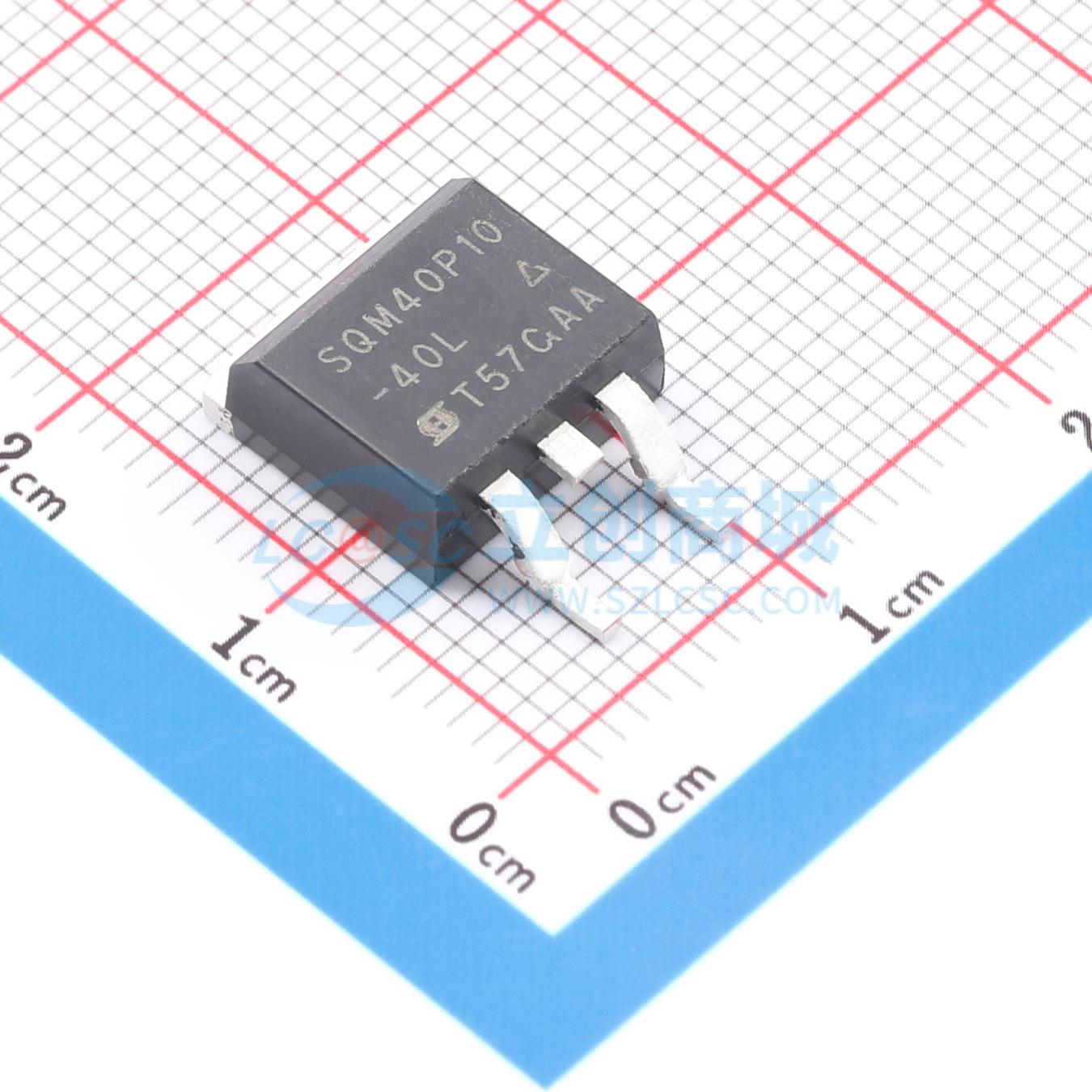

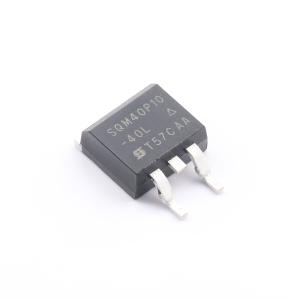

SQM40P10-40L_GE3
1个P沟道 耐压:100V 电流:40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：TrenchFET Power MOSFET。封装热阻低。100%进行Rg和UIS测试。通过AEC-Q101认证
- 品牌名称
- VISHAY(威世)
- 商品型号
- SQM40P10-40L_GE3
- 商品编号
- C3291125
- 商品封装
- TO-263(D2PAK)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 40A | |
| 导通电阻(RDS(on)) | 48mΩ@4.5V | |
| 耗散功率(Pd) | 150W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 134nC@10V | |
| 输入电容(Ciss) | 5.295nF | |
| 反向传输电容(Crss) | 270pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 395pF |
商品特性
- 沟槽场效应晶体管（TrenchFET）功率MOSFET
- 最高结温175 °C
- 极低的栅漏电荷（Qgd）可降低穿越平台电压（Vplateau）时的功率损耗
- 100%进行栅极电阻（Rg）和非钳位感性开关（UIS）测试
应用领域
- 电源-次级同步整流-DC/DC转换器-电动工具-电机驱动开关-DC/AC逆变器-电池管理-或门(OR-ing)/电子保险丝(e-fuse)
