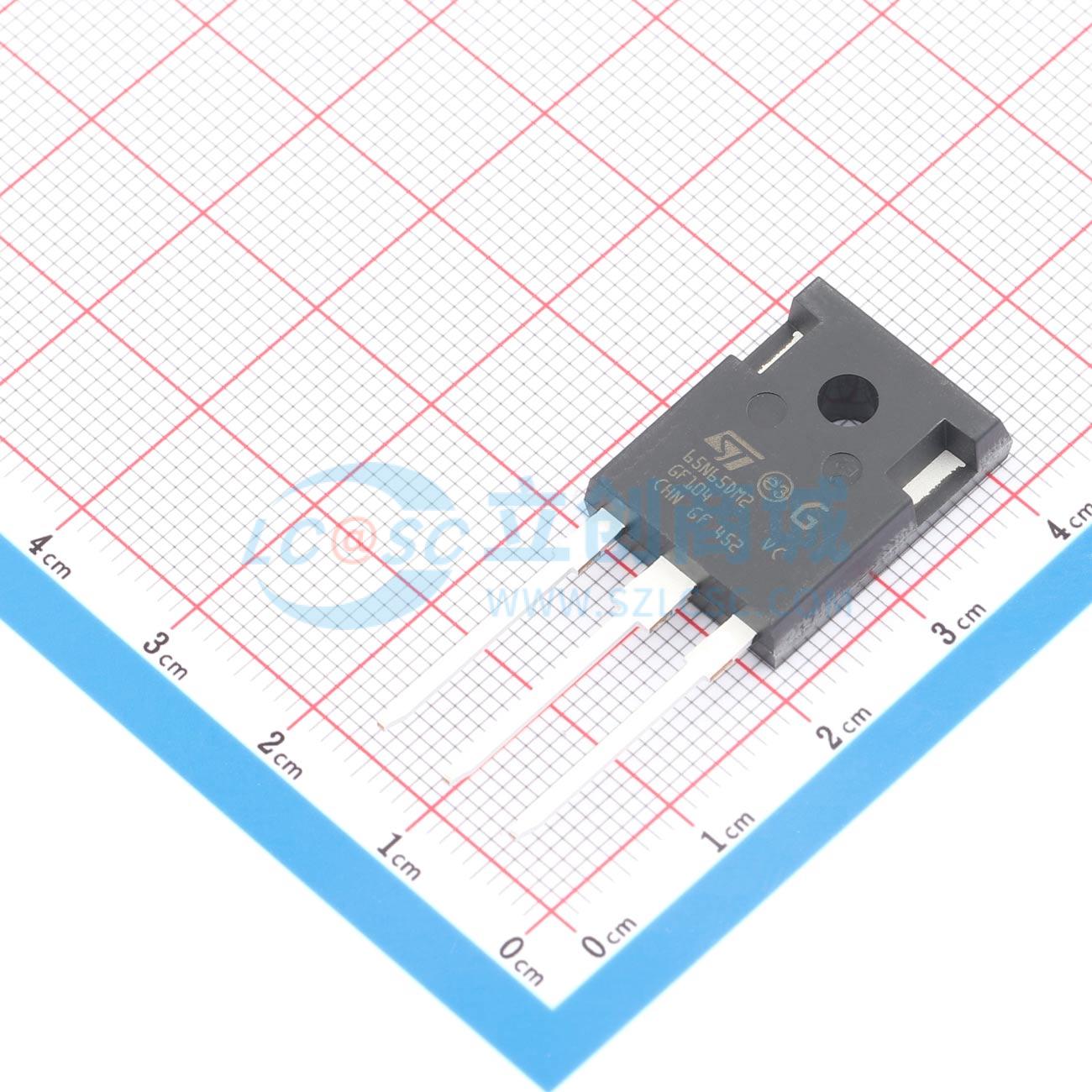

STWA65N65DM2AG
N沟道,电流:60A,耐压:650V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 汽车级N沟道650 V、42 mOhm典型值、60 A MDmesh DM2功率MOSFET，TO-247长引线封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STWA65N65DM2AG
- 商品编号
- C3290670
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 50mΩ@10V | |
| 耗散功率(Pd) | 446W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 5V | |
| 栅极电荷量(Qg) | 120nC@10V | |
| 输入电容(Ciss) | 5.5nF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
RFG45N06、RFP45N06 N沟道功率MOSFET采用MegaFET工艺制造。该工艺的特征尺寸接近大规模集成电路（LSI），能实现硅的最优利用，从而带来出色的性能。它们专为开关稳压器、开关转换器、电机驱动器、继电器驱动器以及双极晶体管的发射极开关等应用而设计。这些晶体管可直接由集成电路驱动。
商品特性
- 通过 AEC-Q101 认证
- 快速恢复体二极管
- 极低的栅极电荷和输入电容
- 低导通电阻
- 100% 雪崩测试
- 极高的 dv/dt 鲁棒性
- 齐纳保护
应用领域
- 开关应用
