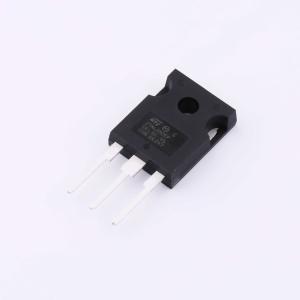

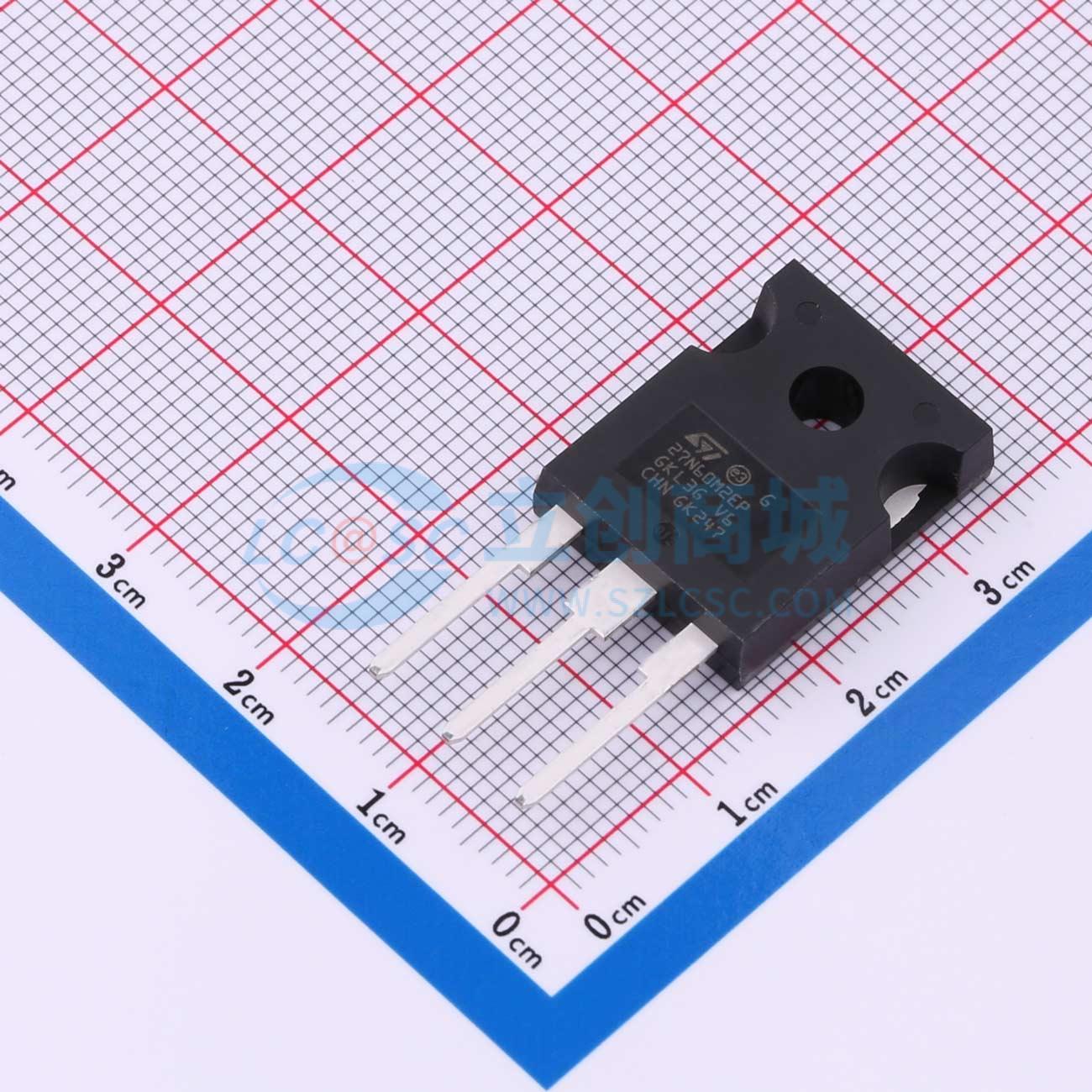

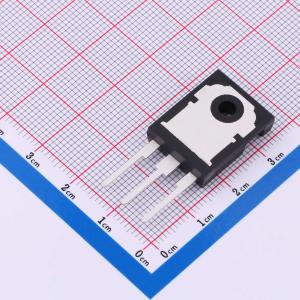

STW27N60M2-EP
1个N沟道 耐压:600V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道600 V、0.150 Ohm典型值、20 A MDmesh M2 EP功率MOSFET，TO-247封装
- 品牌名称
- ST(意法半导体)
- 商品型号
- STW27N60M2-EP
- 商品编号
- C3290732
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 163mΩ@10V | |
| 耗散功率(Pd) | 170W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 33nC@10V | |
| 输入电容(Ciss) | 1.32nF | |
| 反向传输电容(Crss) | 1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 70pF |
商品概述
这款超高电压 N 沟道功率 MOSFET 采用基于创新专有垂直结构的 MDmesh™ K5 技术设计。其成果是显著降低导通电阻，并实现超低栅极电荷，适用于对功率密度和效率要求极高的应用。
商品特性
- 业界最低的 RDS(on) x 面积
- 业界最佳的品质因数 (FoM)
- 超低栅极电荷
- 100% 雪崩测试
- 齐纳保护
应用领域
- 开关应用
