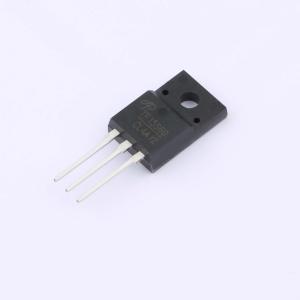

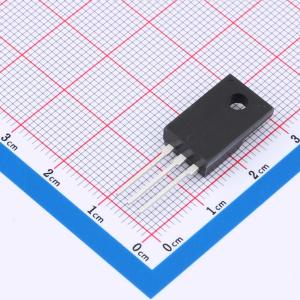

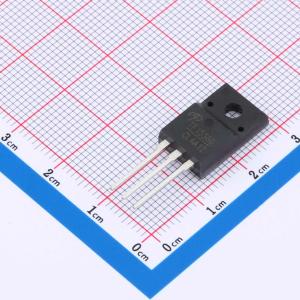

温馨提醒：图片仅供参考，商品以实物为准
AOTF15S60L
1个N沟道 耐压:600V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- AOS
- 商品型号
- AOTF15S60L
- 商品编号
- C3290527
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 3.133333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 15A | |
| 导通电阻(RDS(on)) | 254mΩ@10V | |
| 耗散功率(Pd) | 27.8W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.2V | |
| 栅极电荷量(Qg) | 15.6nC@10V | |
| 输入电容(Ciss) | 717pF | |
| 反向传输电容(Crss) | 1.3pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 58pF |
商品特性
- 漏极电流受最大结温限制。
- R₀JA的值是在环境温度TA = 25°C的静止空气环境中测量得到的。
- 功率耗散PD基于TJ(MAX) = 150°C，使用结到外壳的热阻，在使用额外散热片的情况下，对于设置上耗散极限更有用。
- 重复额定值，脉冲宽度受结温TJ(MAX) = 150°C限制，额定值基于低频和占空比，以保持初始TJ = 25°C。
- RθJA是结到外壳的热阻RθJC和外壳到环境的热阻之和。
- 图1至图6中的静态特性是使用小于300 μs的脉冲、最大占空比0.5%获得的。
- 这些曲线基于结到外壳的热阻抗，该热阻抗是在器件安装到大型散热片上测量得到的，假设最大结温TJ(MAX) = 150°C。SOA曲线提供单脉冲额定值。
- L = 60 mH，IAS = 2.4 A，VDD = 150 V，起始TJ = 25°C。
- Co(er)是一个固定电容，当VDS从0上升到80% V(BR)DSS时，它与Coss具有相同的存储能量。
- Co(tr)是一个固定电容，当VDS从0上升到80% V(BR)DSS时，它与Coss具有相同的充电时间。
- 仅允许引脚进行波峰焊。
