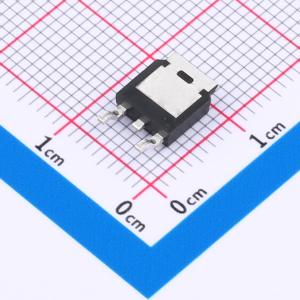

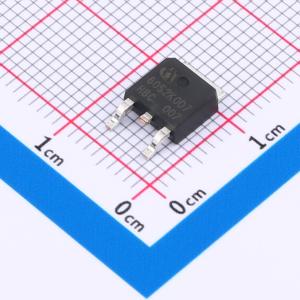

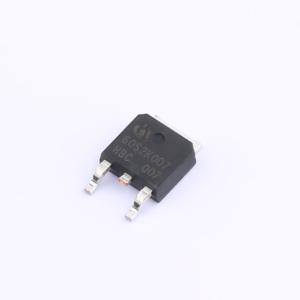

温馨提醒：图片仅供参考，商品以实物为准
IPD60R280PFD7SAUMA1
1个N沟道 耐压:650V 电流:12A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPD60R280PFD7SAUMA1
- 商品编号
- C3289176
- 商品封装
- TO-252-3-344
- 包装方式
- 编带
- 商品毛重
- 0.543333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)@Vgs,Id) | 280mΩ@3.6A,10V |
| 属性 | 参数值 | |
|---|---|---|
| 功率(Pd) | 51W | |
| 阈值电压(Vgs(th)@Id) | 4.5V@180uA | |
| 栅极电荷(Qg@Vgs) | 15.3nC@10V | |
| 输入电容(Ciss@Vds) | 656pF@400V | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
CoolMOS是一项用于高压功率MOSFET的革命性技术，依据超结（SJ）原理设计。最新的CoolMOS PFD7是一个经过优化的平台，专为消费市场中对成本敏感的应用而定制，如充电器、适配器、电机驱动、照明等。该新系列具备快速开关超结MOSFET的所有优势，同时拥有出色的性价比和先进的易用性。这项技术符合最高效率标准，支持高功率密度，使客户能够实现非常纤薄的设计。
商品特性
- 由于极低的品质因数RDS(on) * Qg和RDS(on) * Eoss，损耗极低
- 开关损耗Eoss低，热性能出色
- 快速体二极管
- 具备广泛的RDS(on)范围和多种封装形式
- 集成齐纳二极管
应用领域
- 高密度充电器中使用的零电压开关（ZVS）拓扑
- 适配器
- 照明
- 电机驱动应用
