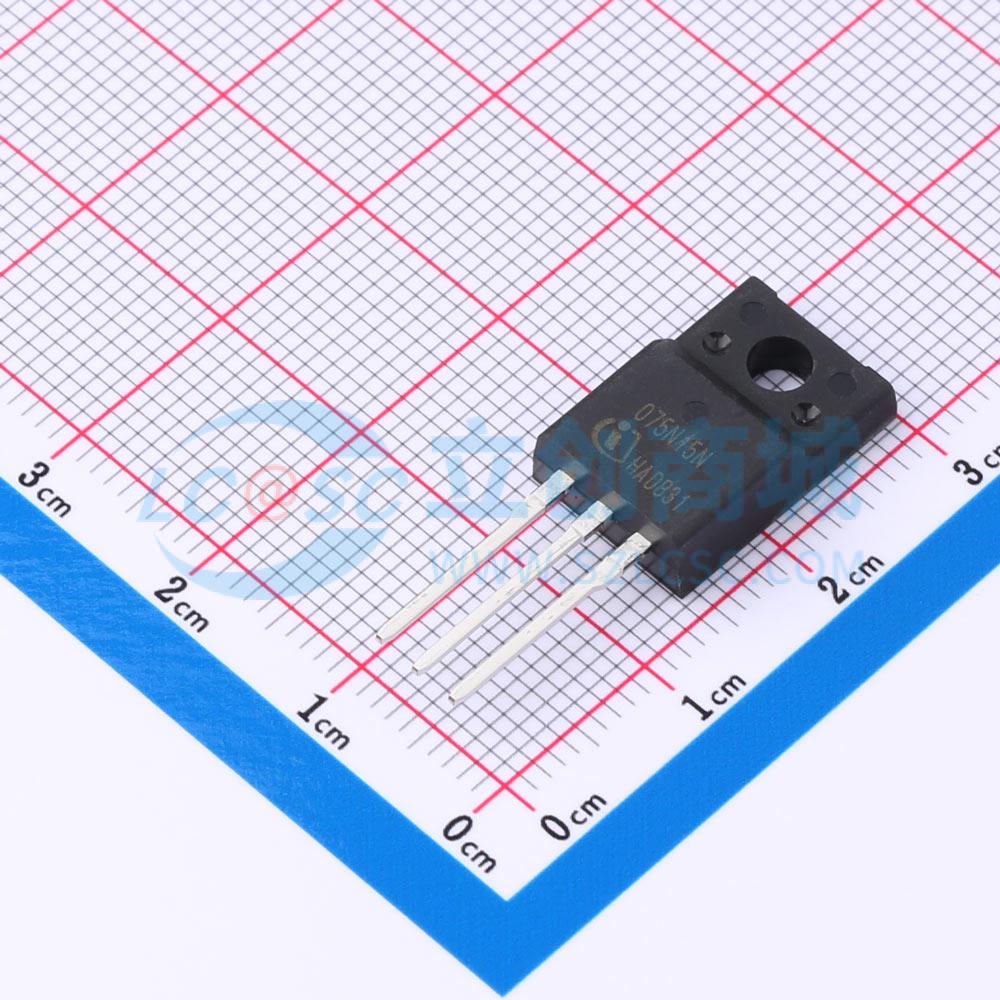

IPA075N15N3GXKSA1

1个N沟道耐压:150V 电流:43A

品牌名称: Infineon(英飞凌)
商品型号: IPA075N15N3GXKSA1
商品编号: C3289014
商品封装: TO-220-FP
包装方式: 管装
商品毛重: 2.2克(g)

商品参数

商品概述

最新的650 V CoolMOS™ CFD7扩展了CFD7系列的电压等级，是650 V CoolMOS™ CFD2的换代产品。凭借改进的开关性能和出色的热性能，650 V CoolMOS™ CFD7在谐振开关拓扑（如LLC和移相全桥（ZVS））中实现了最高效率。作为英飞凌快速体二极管产品组合的一部分，这一新产品系列融合了快速开关技术的所有优势以及卓越的硬换向鲁棒性。CoolMOS™ CFD7技术符合最高的效率和可靠性标准，并且支持高功率密度解决方案。

商品特性

极低导通电阻RDS(ON)
工作温度达 175℃
无铅引脚镀层;符合 RoHS 标准
按照 JEDEC 标准针对目标应用进行鉴定
非常适合高频开关和同步整流
根据 IEC61249-2-21 标准无卤

应用领域

针对移相全桥（ZVS）、LLC应用进行优化 - 服务器、电信、电动汽车充电、太阳能

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	150V
	连续漏极电流(Id)	43A
	导通电阻(RDS(on))	7.5mΩ@10V
	耗散功率(Pd)	39W

	属性	参数值
	阈值电压(Vgs(th))	4V
	栅极电荷量(Qg)	93nC@10V
	输入电容(Ciss)	7.28nF
	反向传输电容(Crss)	10pF
	工作温度	-55℃~+175℃
	输出电容(Coss)	849pF
