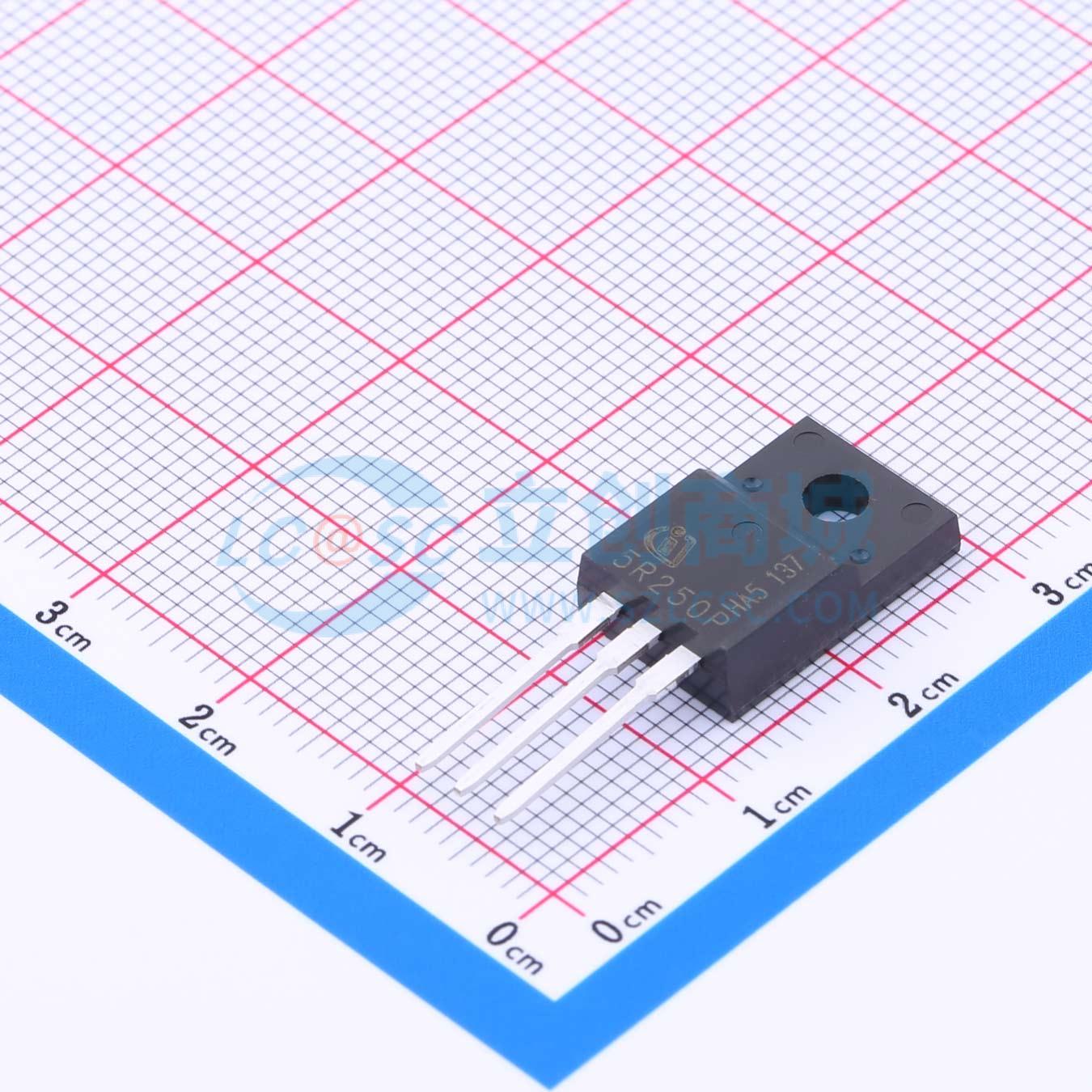

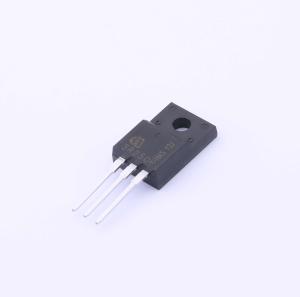

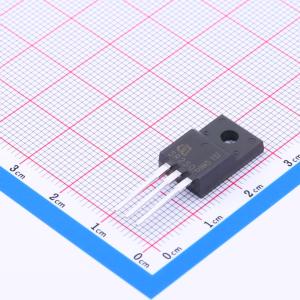

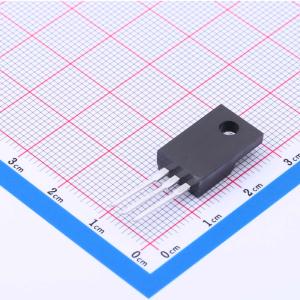

温馨提醒：图片仅供参考，商品以实物为准

IPA50R250CPXKSA1

1个N沟道耐压:500V 电流:13A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: Infineon(英飞凌)
商品型号: IPA50R250CPXKSA1
商品编号: C3288996
商品封装: TO-220-3-31
包装方式: 管装
商品毛重: 2克(g)

商品参数

商品概述

CoolMOS第七代平台是高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。600V CoolMOS P7系列是CoolMOS P6系列的后续产品。它将快速开关超结MOSFET的优势与出色的易用性相结合，例如极低的振铃倾向、体二极管在硬换向时具有出色的耐用性以及优异的静电放电（ESD）能力。此外，极低的开关损耗和导通损耗使开关应用更加高效、紧凑且散热更好。

商品特性

最低品质因数 RON × Qg
超低栅极电荷
极高 dv/dt 额定值
高脉冲电流能力
引脚无铅电镀;符合 RoHS 标准;模塑料无卤
符合 JEDEC 工业级应用要求

应用领域

硬开关和软开关开关电源拓扑
适用于 ATX、笔记本电脑适配器、PDP 和 LCD 电视的连续导通模式(CCM)功率因数校正(PFC)
适用于 ATX、笔记本电脑适配器、PDP 和 LCD 电视的脉冲宽度调制(PWM)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	500V
	连续漏极电流(Id)	13A
	导通电阻(RDS(on))	250mΩ@10V
	耗散功率(Pd)	33W

	属性	参数值
	阈值电压(Vgs(th))	3.5V
	栅极电荷量(Qg)	36nC@10V
	输入电容(Ciss)	1.42nF
	工作温度	-55℃~+150℃
	输出电容(Coss)	63pF
