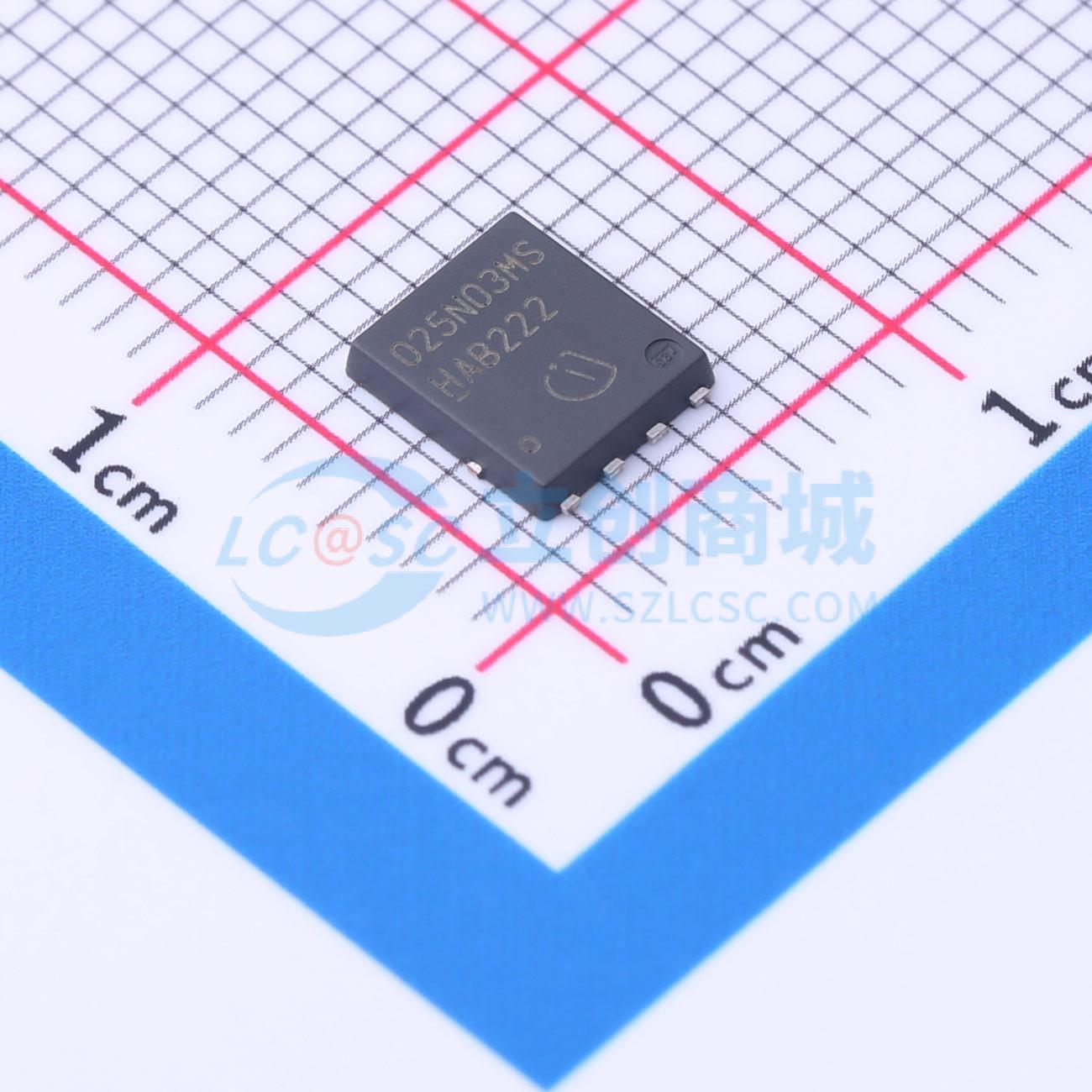

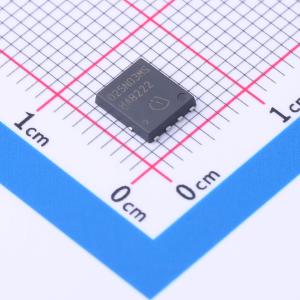

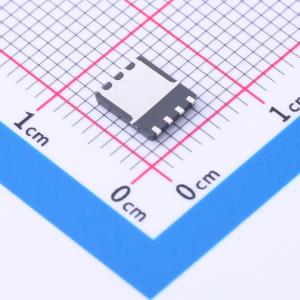

温馨提醒：图片仅供参考，商品以实物为准
BSC025N03MSG
耐压:30V 电流:100A
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- BSC025N03MSG
- 商品编号
- C3283214
- 商品封装
- TDSON-8
- 包装方式
- 编带
- 商品毛重
- 0.32克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 3mΩ@4.5V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 98nC@10V | |
| 输入电容(Ciss) | 7.6nF | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 2.1nF |
商品概述
UniFET™ MOSFET是基于平面条纹和DMOS技术的高压MOSFET系列。该MOSFET经过专门设计，可降低导通电阻，提供更好的开关性能和更高的雪崩能量强度。UniFET Ultra FRFET™ MOSFET具有卓越的体二极管反向恢复性能。其反向恢复时间（trr）小于50纳秒，反向dv/dt抗扰度为20V/纳秒，而普通平面MOSFET的这两个参数分别超过200纳秒和4.5V/纳秒。因此，在某些需要改善MOSFET体二极管性能的应用中，UniFET Ultra FRFET MOSFET可省去额外的元件并提高系统可靠性。该器件系列适用于开关电源转换器应用，如功率因数校正（PFC）、平板显示（FPD）电视电源、ATX电源和电子灯镇流器。
商品特性
- 针对5V驱动器应用(笔记本电脑、VGA、负载点电源)进行优化
- 用于高频开关电源(SMPS)的低开关品质因数(FOMsw)
- 经过100%雪崩测试
- N沟道
- 在VGS = 4.5 V时,导通电阻RDS(on)极低
- 具有出色的栅极电荷×导通电阻RDS(on)乘积(品质因数FOM)
- 符合JEDEC标准,适用于目标应用
- 热阻性能优越
- 无铅镀层;符合RoHS标准
- 符合IEC61249-2-21标准,无卤
应用领域
-液晶/发光二极管电视-照明-不间断电源-交直流电源
