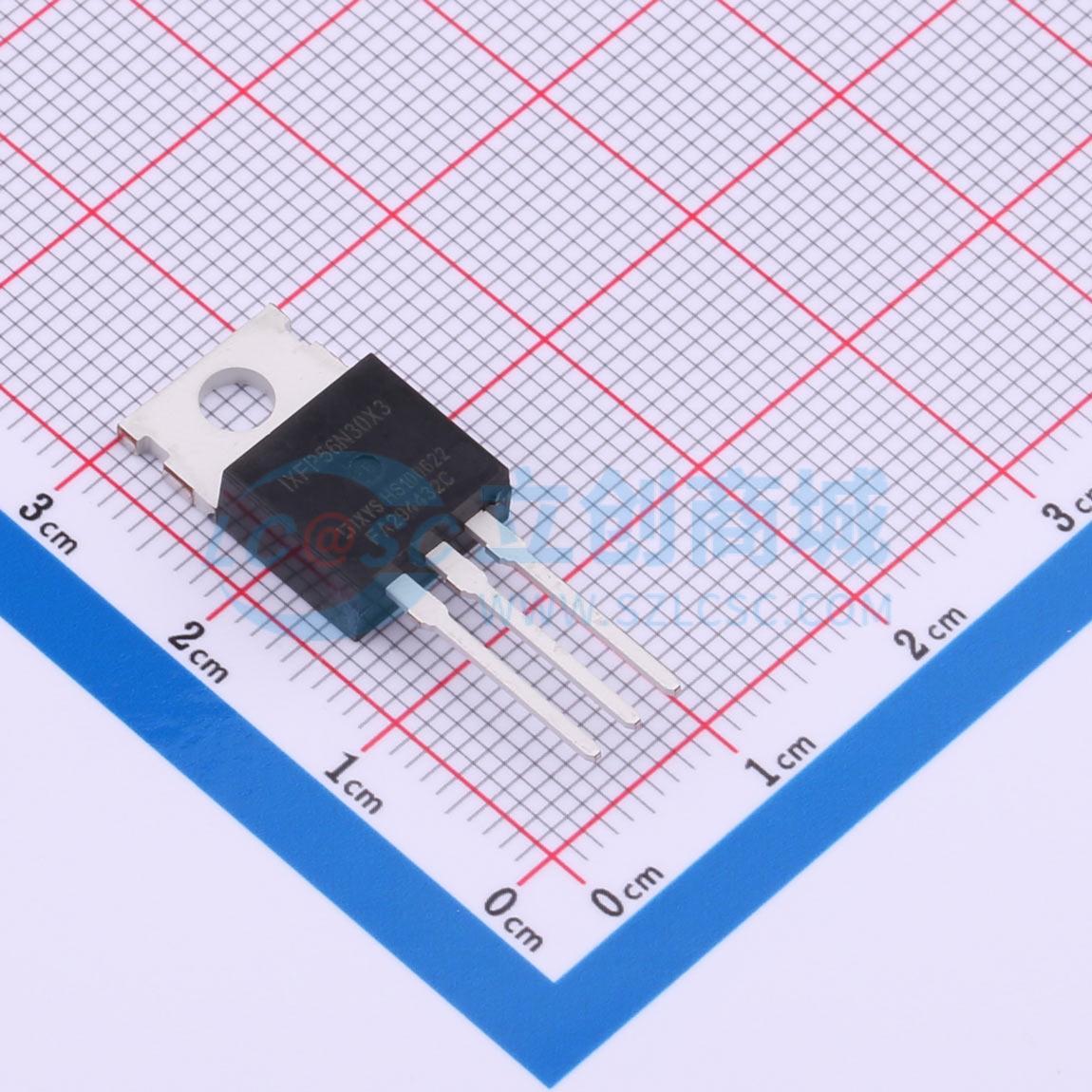

温馨提醒：图片仅供参考，商品以实物为准
IXFP56N30X3
1个N沟道 耐压:300V 电流:56A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：国际标准封装。 低RDS(ON)和QG。 雪崩额定。 低封装电感。 高功率密度。 易于安装。应用：开关模式和谐振模式电源。 DC-DC转换器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXFP56N30X3
- 商品编号
- C3280641
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.776克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 300V | |
| 连续漏极电流(Id) | 56A | |
| 导通电阻(RDS(on)) | 27mΩ@10V | |
| 耗散功率(Pd) | 320W | |
| 阈值电压(Vgs(th)) | 4.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 56nC@10V | |
| 输入电容(Ciss) | 3.75nF | |
| 反向传输电容(Crss) | 3pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
这些N沟道增强型功率场效应晶体管采用仙童半导体公司专有的平面条形DMOS技术制造。 这种先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件非常适合用于高效开关式DC/DC转换器、开关电源和电机控制。
商品特性
- 国际标准封装
- 低导通电阻RDS(ON)和低栅极电荷QG
- 雪崩额定
- 低封装电感
- 高功率密度
- 易于安装
- 节省空间
应用领域
- 开关模式和谐振模式电源
- DC-DC转换器
- 功率因数校正(PFC)电路
- 交流和直流电机驱动器
- 机器人技术和伺服控制
