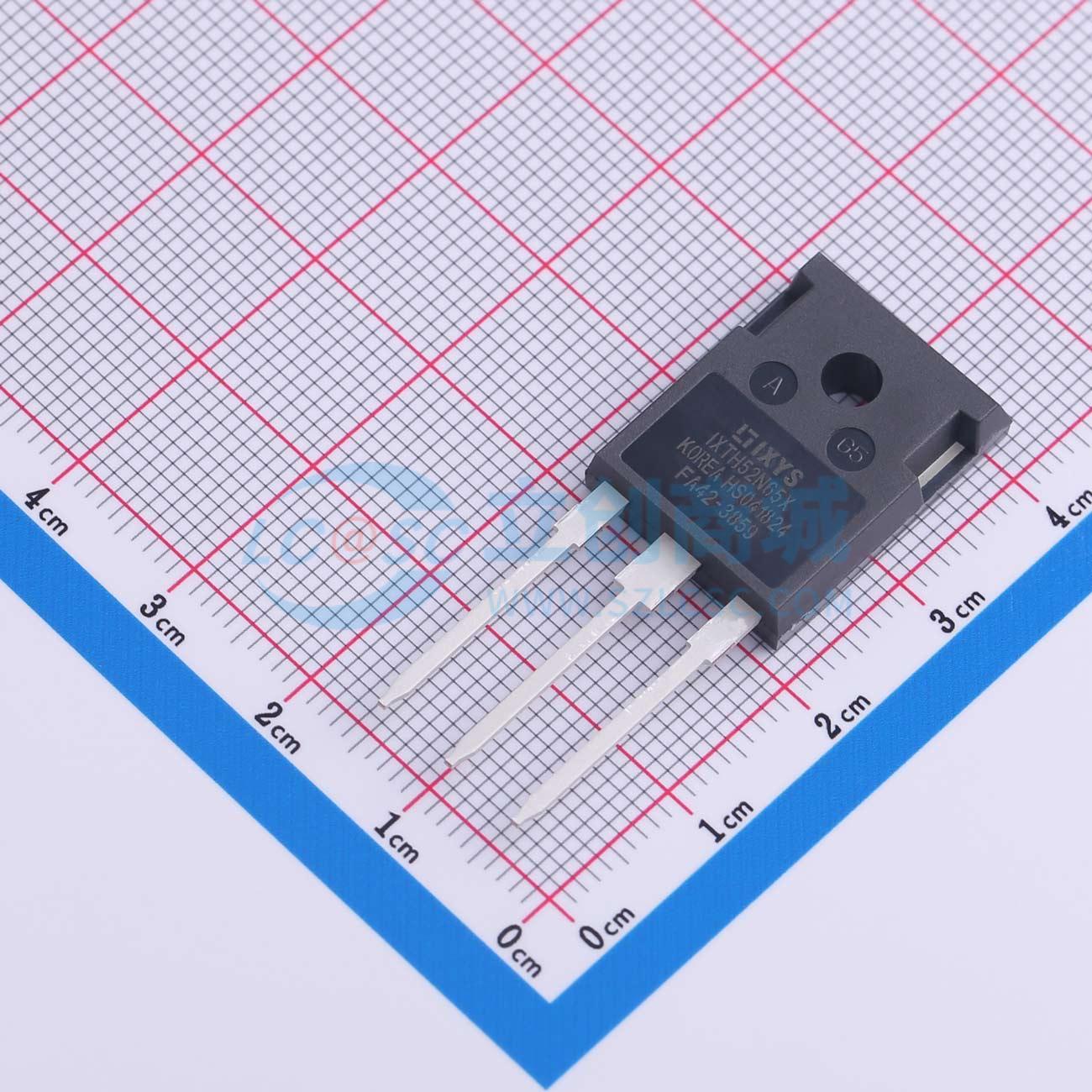

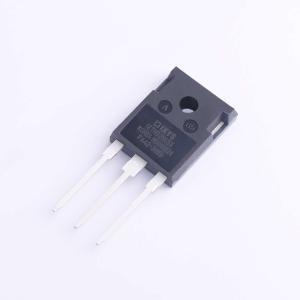

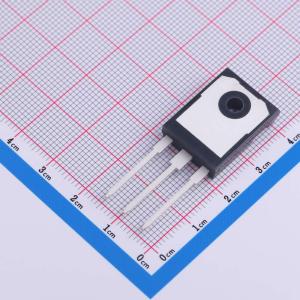

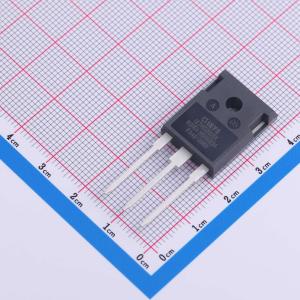

温馨提醒：图片仅供参考，商品以实物为准
IXTH52N65X
1个N沟道 耐压:650V 电流:52A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：国际标准封装。 低RDS(ON)和QG。 低封装电感。 高功率密度。 易于安装。 节省空间。应用：开关模式和谐振模式电源。 DC-DC转换器
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXTH52N65X
- 商品编号
- C3281021
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 52A | |
| 导通电阻(RDS(on)) | 68mΩ | |
| 耗散功率(Pd) | 660W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 113nC@10V | |
| 输入电容(Ciss) | 4.35nF@25V | |
| 反向传输电容(Crss) | 120pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 3.3nF |
商品特性
- 典型值：当栅源电压VGS = 10 V、漏极电流ID = 75 A时，导通电阻rDS(on) = 5.2 mΩ
- 典型值：当栅源电压VGS = 10 V时，栅极电荷Qg(10) = 118 nC
- 温度补偿的PSPICE和SABER模型
- 非钳位感性开关（UIS）额定曲线
- 通过AEC Q101认证
- 符合RoHS标准
应用领域
- 直流线性模式控制
- 螺线管和电机控制
- 开关稳压器
- 汽车系统
