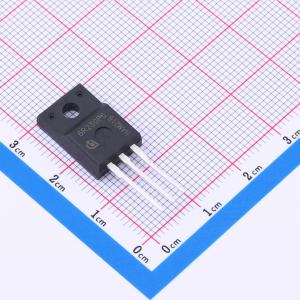

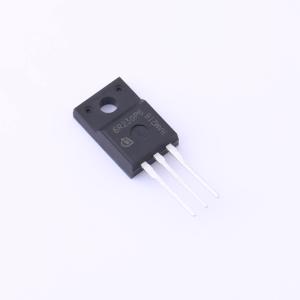

温馨提醒：图片仅供参考，商品以实物为准

IPA60R230P6XKSA1

1个N沟道耐压:600V 电流:16.8A

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: CoolMOS是一种用于高压功率MOSFET的革命性技术，根据超结（SJ）原理设计。CoolMOS P6系列结合了领先的SJ MOSFET供应商的经验和高级创新。所提供的器件具备快速开关SJ MOSFET的所有优点，同时不牺牲易用性。极低的开关和传导损耗使开关应用更加高效、紧凑、轻便和凉爽。
品牌名称: Infineon(英飞凌)
商品型号: IPA60R230P6XKSA1
商品编号: C3278878
商品封装: TO-220-FP
包装方式: 管装
商品毛重: 3.7克(g)

商品参数

商品概述

CoolMOS™ 是一项用于高压功率 MOSFET 的革命性技术，依据超结（SJ）原理设计。CoolMOS™ CE 是一个经过性价比优化的平台，能够满足消费和照明市场对成本敏感的应用需求，同时仍符合最高效率标准。该新系列具备快速开关超结 MOSFET 的所有优势，且不影响易用性，还提供了市场上最佳的降本性能比。

商品特性

增强了 MOSFET 的 dv/dt 鲁棒性
极低的 FOM(Rdson*Qg 和 Eoss)带来极低的损耗
极高的换向鲁棒性
易于使用/驱动
无铅镀层,无卤模塑料
符合 JEDEC(J - STD20 和 JESD22)工业级应用标准

应用领域

功率因数校正(PFC)级
硬开关 PWM 级
谐振开关级,例如用于 PC 电源、适配器、液晶和等离子电视、照明、服务器、电信和不间断电源(UPS)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	600V
	连续漏极电流(Id)	16.8A
	导通电阻(RDS(on))	230mΩ@10V
	耗散功率(Pd)	33W

	属性	参数值
	阈值电压(Vgs(th))	4.5V
	栅极电荷量(Qg)	31nC@10V
	输入电容(Ciss)	1.45nF
	反向传输电容(Crss)	-
	工作温度	-55℃~+150℃
	输出电容(Coss)	64pF
