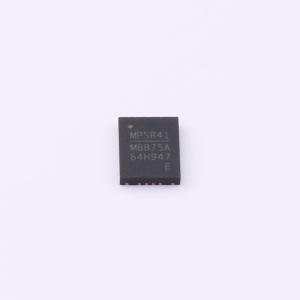

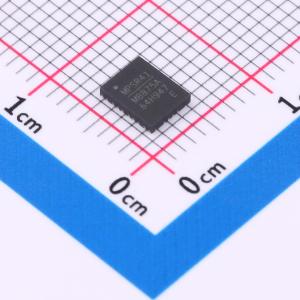

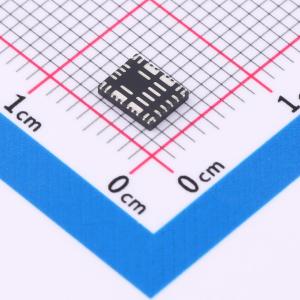

MPQ8875AGVE-0000-AEC1-Z

36V 5A 四开关同步升降压转换器，带 I2C 接口，AEC-Q100 认证

SMT扩展库PCB免费打样

描述: DCDC降压，电源输入30V以上，3A以上(大电流)方案，MPQ8875A 是一款 36V 宽输入电压范围的同步升降压转换器,支持 2.2V 至 36V 的输入电压范围。该芯片采用专有的恒定导通时间控制算法,支持四开关配置,可在降压、升压和升降压模式之间灵活切换。内置 I2C 接口,支持多种参数配置和监控功能。具有多种保护功能,包括输入欠压锁定、输出过压保护、短路保护等。符合 AEC-Q100 标准。
品牌名称: MPS(芯源)
商品型号: MPQ8875AGVE-0000-AEC1-Z
商品编号: C3189342
商品封装: QFN-34(4x5)
包装方式: 编带
商品毛重: 0.35克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(3)3A以上-(大电流)方案

商品参数

商品概述

MPQ8875A 是一款 36V 单片同步升降压 DC/DC 转换器。2.2V 至 36V 的宽输入电压范围使该器件非常适合多用途汽车和工业应用。专有的恒定导通时间（COT）控制以及完全集成的四开关配置，使芯片能够在降压、升压和升降压模式之间灵活改变转换器拓扑。这可在输入电压高于、低于或等于输出电压时优化性能和效率，还能确保相邻工作区域之间的无缝转换。 MPQ8875A 通过标准 I²C 接口进行独立控制。无需进行任何硬件更改，只需将设置写入设备即可调整各种参数。开关频率可在 200kHz 至 1MHz 之间配置，也可通过外部时钟信号在 250kHz 至 1MHz 之间同步。此外，可配置的频率扩频功能可周期性地抖动开关频率，以改善 EMI 性能。强大的故障保护功能包括输入欠压锁定（UVLO）、输入过压保护（OVP）、逐周期峰值电流限制、输出 OVP、输出短路保护（SCP）和热关断。内置的电源正常功能可指示输出电压是否调节正常。 MPQ8875A 采用散热增强型 QFN - 34（4mmx5mm）封装。

商品特性

2.2V 至 36V 宽输入电压范围
高达 5A 连续输出电流
关断电流 <25μA
当 VIN = 12V 时，静态电流为 180μA
单通道、四开关、同步升降压配置：
- 内部 10mΩ 降压高端功率 MOSFET
- 内部 25mΩ 降压低端同步整流器
- 内部 10mΩ 升压低端功率 MOSFET
- 内部 25mΩ 升压高端同步整流器
专有的恒定导通时间（COT）控制，实现无缝转换
内部软启动
智能电源正常输出
易于优化效率和 EMI 性能：
- 可配置 200kHz 至 1MHz 开关频率
- 可同步开关频率范围为 250kHz 至 1MHz
- 开关频率扩频
- 可配置开关速度
保护特性：
- 逐周期电流限制
- 过流保护（OCP）
- 可配置输入欠压锁定（UVLO）
- 输出过压保护（OVP）
- 输入过压保护（OVP）
- 输出短路保护（SCP）
- 过温关断
标准、可配置的 I²C 接口：
- 转换器开/关
- 输入范围选择
- 连续导通模式（CCM）下输出范围为 0.5V 至 30V，不连续导通模式（DCM）下为 5V 至 30V
- 开关频率
- 同步输入/输出选择
- 开关转换速率
- 频率扩频设置
- 补偿网络
- 斜坡补偿
- 软启动时间
- 带转换速率控制的动态输出电压调整
- 转换器模式转换阈值
- 不连续导通模式（DCM）或强制连续导通模式（FCCM）
- 升降压模式下升压开关的恒定导通时间（COT）控制
- 输入过压保护（OVP）
- 输出过压保护（OVP）
- 逐周期电流限制阈值
- 反向电流限制阈值
- 过流保护（OCP）
- 输出短路保护（SCP）
- 热保护
- 电源正常（PG）阈值
- 结温读取
一次性可编程（OTP）用于默认参数设置
采用 QFN - 34（4mmx5mm）封装
具有可焊侧翼
符合 AEC - Q100 1 级标准

应用领域

传感器融合系统
摄像头监控系统
信息娱乐系统
汽车应用

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	2.2V~36V
	输出电压	500mV~30V
	输出电流	5A
	开关频率	200kHz~1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	180uA
	开关管(内置/外置)	内置
	输出类型	可调
