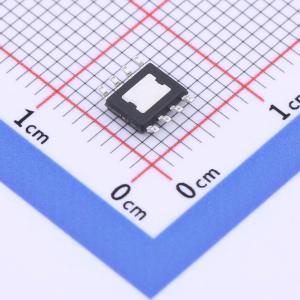

温馨提醒：图片仅供参考，商品以实物为准

RT6362GSP

输入电压60V、2.5A、低静态电流异步降压式转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6362是一款2.5A、高效、峰值电流模式控制的异步降压转换器。该器件的输入电压范围为4V至60V，输出电压可在0.8V至输入电压（VIN）之间进行编程。采用低静态电流设计，并集成了低导通电阻（RDS(ON)）的高端MOSFET，可在较宽的负载范围内实现高效率
品牌名称: RICHTEK(立锜)
商品型号: RT6362GSP
商品编号: C3031542
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

RT6362是一款2.5A高效峰值电流模式控制异步降压转换器。该器件的输入电压范围为4V至60V，输出电压可在0.8V至输入电压之间进行编程。其采用低静态电流设计，集成了低导通电阻（RDS(ON)）的高端MOSFET，可在宽负载范围内实现高效率。采用峰值电流模式控制，外部补偿简单，可使用小型电感器，实现快速瞬态响应和良好的环路稳定性。开关频率范围为100kHz至2500kHz，在选择输出滤波元件时可实现效率和尺寸的优化。超低最小导通时间即使在非常高的降压比下也能实现恒定频率工作。对于对开关噪声敏感的应用，可通过外部同步将开关频率设置在300kHz至2200kHz之间。 RT6362具备完善的保护功能，如输入欠压锁定、输出欠压保护、输出过压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动可消除启动时的输入电流浪涌。RT6362提供WDFN-10SL 3x3、MSOP-10（外露焊盘）和SOP-8（外露焊盘）封装。

商品特性

宽输入电压范围：4.5V至60V；4V至60V（软启动完成后）
宽输出电压范围：0.8V至输入电压
0.8V ±1.5%参考精度
峰值电流模式控制
集成150mΩ高端MOSFET
低静态电流：90μA
低关断电流：1.3μA
可调开关频率：100kHz至2.5MHz
可同步开关频率：300kHz至2.2MHz
轻载时具备节能模式（PSM）
集成自举充电FET，轻载时低压差
可通过型号选项进行外部可调软启动
可通过型号选项实现电源正常指示
使能控制
可调欠压锁定（UVLO）电压和迟滞
内置欠压锁定（UVLO）、欠压保护（UVP）、过压保护（OVP）、过流保护（OCP）和过温保护（OTP）

应用领域

12V、24V和48V电源系统
全球定位系统（GPS）、娱乐设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~60V
	输出电流	2.5A
	开关频率	2.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	90uA
	开关管(内置/外置)	内置
	输出类型	可调
