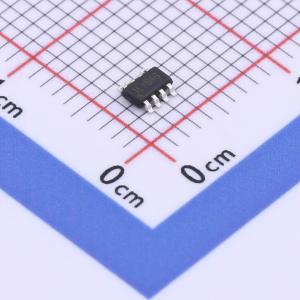

RT6215EHGJ8F
2A，24V，500kHz，ACOTTM降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT6215E是一款高效率、单片同步降压DC-DC转换器,可从4.5V到24V的输入电压范围内提供高达2A的输出电流。采用先进的恒定导通时间(ACOTTM)架构,提供快速瞬态响应和稳定的频率。具备多种保护功能,包括逐周期限流、软启动、输入欠压锁定、输出欠压保护、过温保护等。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT6215EHGJ8F
- 商品编号
- C3031667
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.022克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~24V | |
| 输出电压 | 791mV~5V | |
| 输出电流 | 2A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 170uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT6215E是一款高效的单片同步降压DC-DC转换器，可在4.5V至24V的输入电源下提供高达2A的输出电流。RT6215E采用先进的恒定导通时间（ACOT™）架构，只需少量外部元件即可实现极快的瞬态响应，并保持恒定频率。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。输入欠压锁定、输出欠压保护、过流保护和过温保护功能确保在所有应用条件下都能安全平稳地运行。
商品特性
- 4.5V至24V输入电压范围
- 2A输出电流
- 500kHz开关频率
- 先进的恒定导通时间控制
- 快速瞬态响应
- 使用低ESR陶瓷输出电容时稳定
- 输出电压可在0.791V至5V之间调节
- 集成100mΩ/85mΩ MOSFET
- 可单调启动至预偏置输出
- 使能控制
- 逐周期过流限制保护
- 输入欠压锁定
- 带打嗝模式的输出欠压保护
- 过温保护
- 符合RoHS标准且无卤
应用领域
- 机顶盒
- 便携式电视
- 接入点路由器
- DSL调制解调器
- 液晶电视
