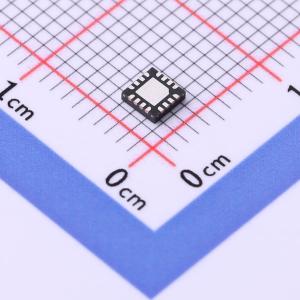

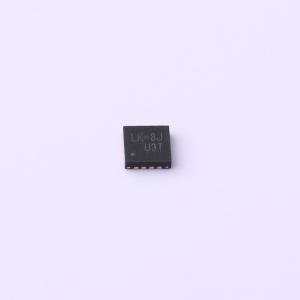

RT4722CGQW
三通道DC-DC升压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT4722C 是一款三通道 DC-DC 转换器,专为 AMOLED 面板提供电源。它包括两个升压转换器和一个反相转换器,分别提供正负输出电压。最大输出电流分别为 300mA 和 55mA。支持外部 MCU 通过单线编程控制输出电压。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT4722CGQW
- 商品编号
- C3031668
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.054克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.9V~4.5V | |
| 输出电流 | 300mA | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 3 | |
| 拓扑结构 | 反相式；升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT4722C是一款三通道DC-DC转换器，专为AMOLED供电而设计。它集成了升压DC-DC转换器和反相转换器，可为AMOLED提供所需的正负输出电压。 对于便携式应用而言，电路板空间和效率一直是主要考虑因素。RT4722C的高开关频率允许使用低电感电感，从而节省电路板空间。负输出电压和AVDD输出电压均可通过单根线（SWIRE引脚）由外部MCU进行编程。负输出电压的范围为-1.4V至-5.4V，AVDD电压范围为5.8V至7.9V。RT4722C具备过温保护（OTP）、短路保护（SCP）、欠压锁定（UVLO）和过流保护功能。RT4722C采用3x3 WQFN-16L封装，可节省PCB空间。
商品特性
- 升压转换器，提供5.8V至7.9V的正AVDD电压
- 升压转换器，提供4.6V的AMOLED正电压
- 反相转换器，提供-1.4V至-5.4V的AMOLED负电压
- AMOLED正负电源的最大输出电流高达300mA
- AVDD输出电压的最大输出电流高达55mA
- 典型峰值效率：90%（40mA至150mA）
- 1.5MHz开关频率的PWM模式
- 高输出电压精度
- 出色的线路和负载瞬态响应
- 出色的线路和负载调节能力
- 通过SWIRE引脚对负电压和AVDD电压进行编程
- 快速输出放电功能
- 关断模式下静态电流小于1μA
- 内部软启动功能，限制浪涌电流
- 过温保护（OTP）
- 过流保护（OCP）
- 短路保护（SCP）
应用领域
- AMOLED面板
- 个人数字助理（PDA）和智能手机
- 精密仪器
