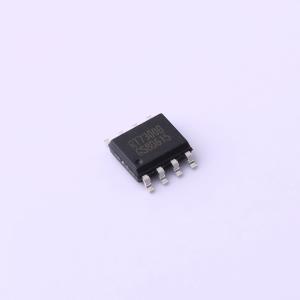

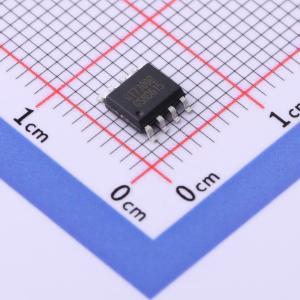

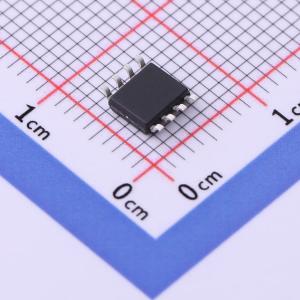

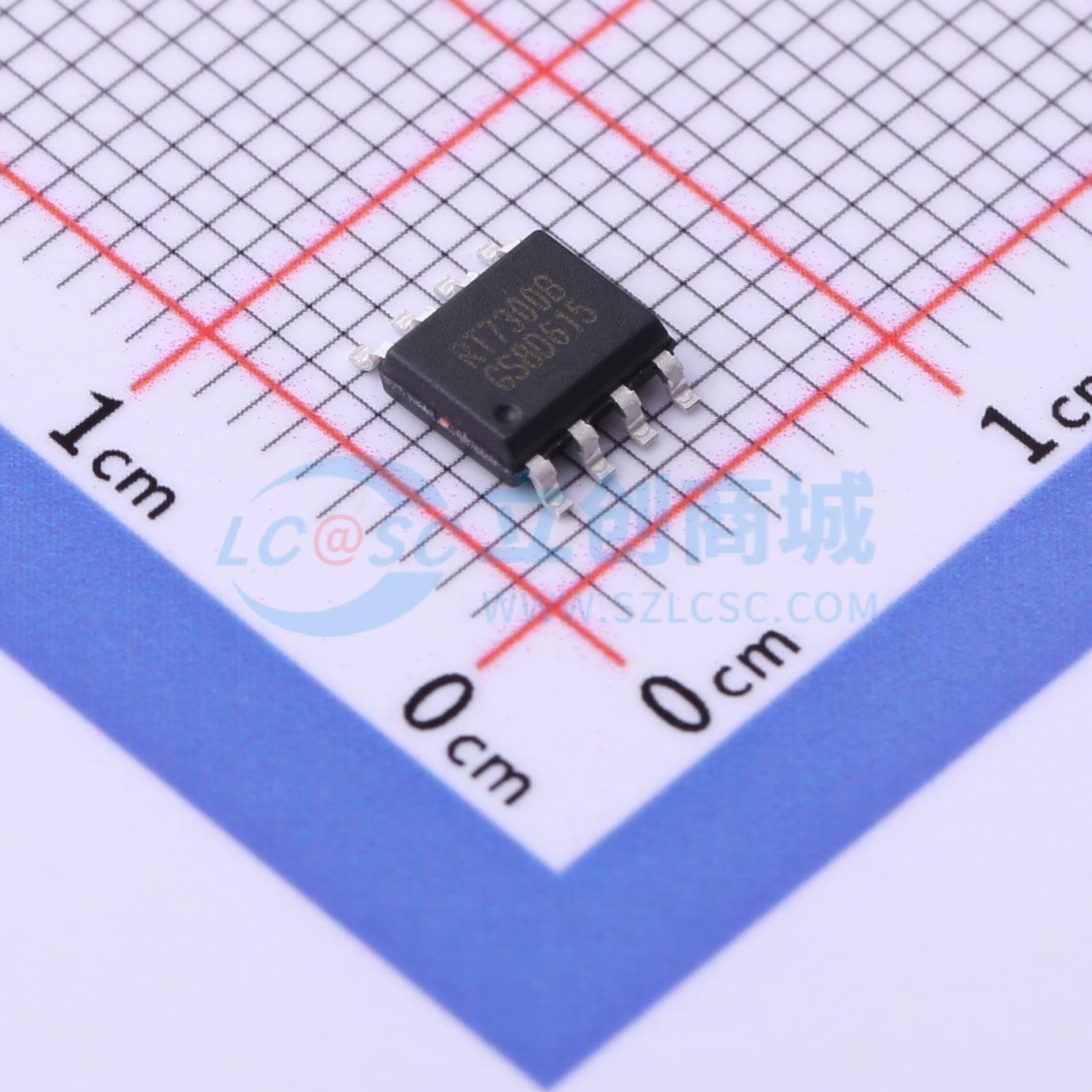

RT7300BGS

SMT扩展库PCB免费打样

描述: RT7300B 是一款采用临界导电模式（CRM）工作的有源功率因数校正（PFC）控制器，旨在满足交流/直流适配器、电子镇流器和中等功率离线电源转换器（<300W）应用的线电流谐波法规要求。CRM 和前馈方案可在宽输入电压和输出功率范围内实现接近 1 的功率因数。图腾柱式栅极驱动器具有 600mA 的源电流和 800mA 的灌电流，为功率 MOSFET 提供强大的驱动能力，以提高转换效率
品牌名称: RICHTEK(立锜)
商品型号: RT7300BGS
商品编号: C3031678
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

RT7300B是一款采用临界导通模式（CRM）工作的有源功率因数校正（PFC）控制器，旨在满足AC/DC适配器、电子镇流器和中等功率离线电源转换器（< 300W）应用的线电流谐波法规要求。CRM和前馈方案可在宽输入电压和输出功率范围内实现接近单位功率因数。图腾柱式栅极驱动器具有600mA的源电流和800mA的灌电流，为功率MOSFET提供强大的驱动能力，以提高转换效率。RT7300B具有极低的启动电流（< 20μA），并支持禁用功能，以降低待机模式下的功耗，使其易于符合诸如蓝天使、能源之星和能源2000等节能法规。该控制器集成了全面的安全保护功能，适用于稳健设计，包括输入欠压锁定、输出过压保护、欠压保护和逐周期电流限制。 RT7300B是一款用于PFC电源转换器的高性价比解决方案，所需外部元件最少。它采用SOP - 8封装。

商品特性

临界导通模式（CRM）工作
恒定导通时间控制（电压模式）
接近单位功率因数
超低启动电流（< 20μA）
输入电压前馈补偿
12V至25V的宽电源电压范围
具有600mA / - 800mA的图腾柱式栅极驱动器
最大频率钳位（120kHz）
DCM总谐波失真（THD）优化
快速动态响应
轻载突发模式工作
禁用功能
最大/最小导通时间限制
逐周期电流限制
输出过压保护（OVP）
欠压锁定（UVLO）
符合RoHS标准且无卤素

应用领域

电灯镇流器
LED照明
台式电脑、笔记本电脑、电视、显示器等的AC/DC适配器/充电器
入门级服务器、网络服务器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率因数校正(PFC)控制器
	类型	PFC控制器
	工作模式	CRM
	工作电压	12V~25V
	拉电流(IOH)	600mA

	属性	参数值
	灌电流(IOL)	800mA
	工作电流	2.5mA
	静态电流(Iq)	1.7mA
	工作温度	-40℃~+125℃
