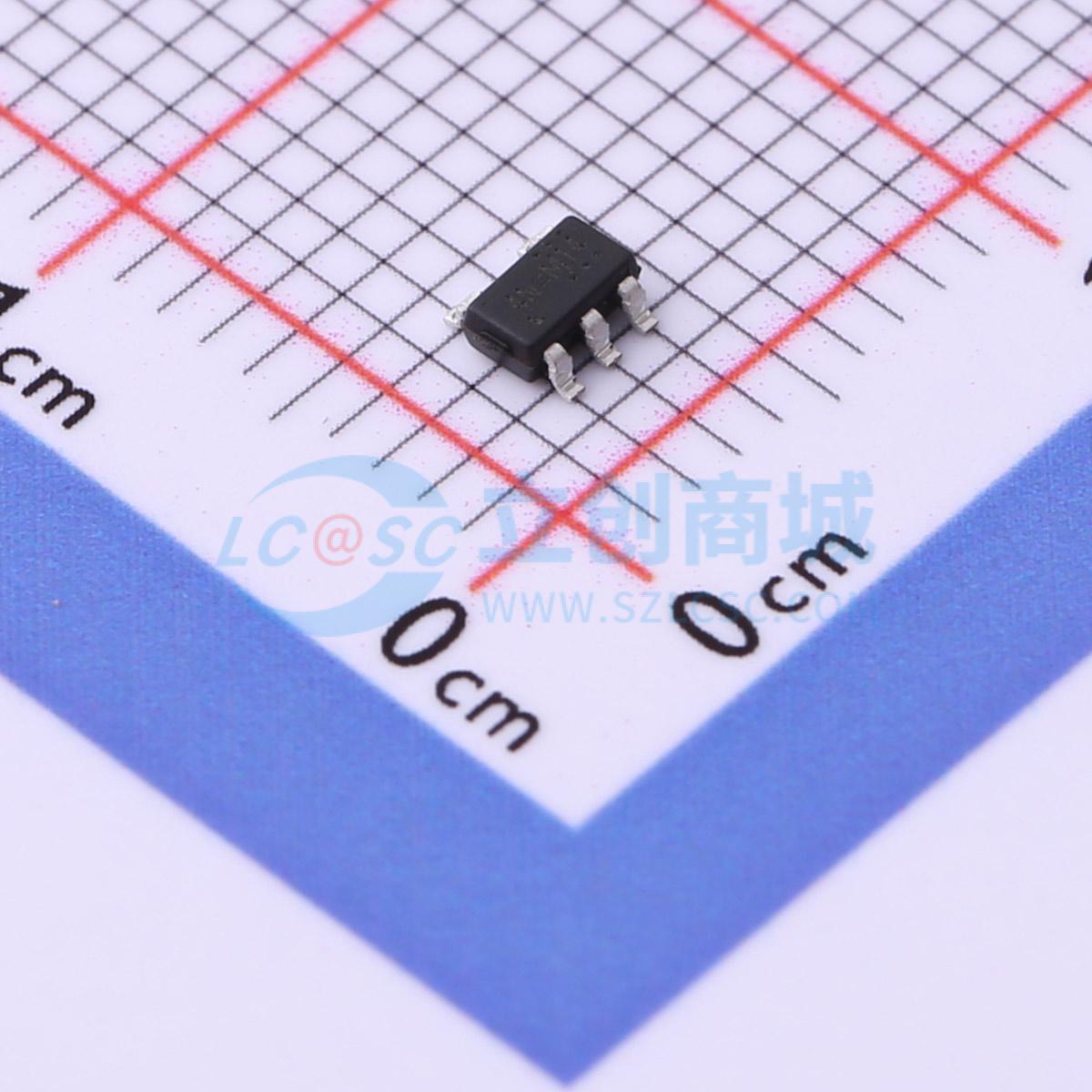

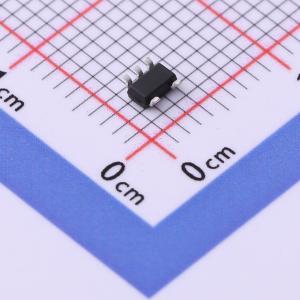

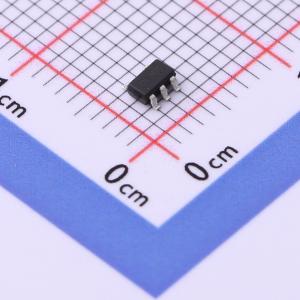

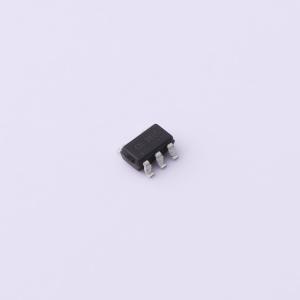

温馨提醒：图片仅供参考，商品以实物为准

RT8097AHGB

6V、2A、1MHz，恒定最小导通时间（CMCOT）同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT8097A 是一款简单易用的 2A 同步降压型 DC-DC 转换器，输入电源电压范围为 2.7V 至 6V。该器件内置精确的 0.6V（典型值）参考电压，并集成了低 RDS(ON) 功率 MOSFET，采用 SOT-23-5 和 SOT-23-6 封装，可实现高效率。RT8097A 采用电流模式恒定导通时间（CMCOT）控制架构，仅需少量外部元件即可实现超快瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作
品牌名称: RICHTEK(立锜)
商品型号: RT8097AHGB
商品编号: C3031686
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

RT8097A是一款简单易用的2A同步降压DC-DC转换器，输入电源电压范围为2.7V至6V。该器件内置精确的0.6V（典型值）参考电压，并集成了低RDS(ON)功率MOSFET，采用SOT-23-5和SOT-23-6封装，可实现高效率。 RT8097A采用电流模式恒定导通时间（CMCOT）控制架构，只需少量外部元件即可提供超快速瞬态响应，并能在输入电压、负载和输出电压范围内以近乎恒定的开关频率工作。RT8097A工作在自动脉冲跳跃模式（PSM），可在轻载运行时保持高效率。 RT8097A通过检测低端FET电流实现可靠的过流保护。它具有逐周期电流限制保护功能，可防止器件在输出短路、过流或电感饱和时遭受灾难性损坏。内部可调软启动功能可防止启动时产生浪涌电流。该器件还具备输入欠压锁定、输出欠压保护和过温保护（热关断）功能，可确保在所有工作条件下安全平稳运行。RT8097A提供SOT-23-5和SOT-23-6封装。

商品特性

效率高达95%
内置100mΩ/70mΩ低RDS(ON)功率FET的2A转换器
输入电源电压范围：2.7V至6V
输出电压范围：0.6V至3.4V
电流模式恒定导通时间（CMCOT）控制
超快速瞬态响应
无需外部补偿
针对低ESR陶瓷输出电容进行优化
0.6V ±1.2%高精度反馈参考电压
低端FET保护，实现可靠的过流保护
轻载时节能
固定开关频率：1MHz（典型值）
内部软启动功能
预偏置输出的单调启动
输入欠压锁定（UVLO）
带打嗝模式的输出欠压保护（UVP）
SOT-23-6封装具备电源良好指示功能
使能控制
提供SOT-23-5和SOT-23-6封装

应用领域

机顶盒、电缆调制解调器和xDSL平台
液晶电视电源和计量平台
通用负载点（POL）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~6V
	输出电压	600mV~3.4V
	输出电流	2A
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	22uA
	开关管(内置/外置)	内置
	输出类型	可调
