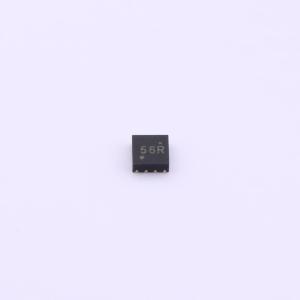

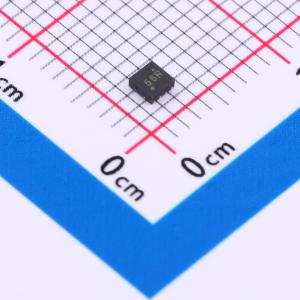

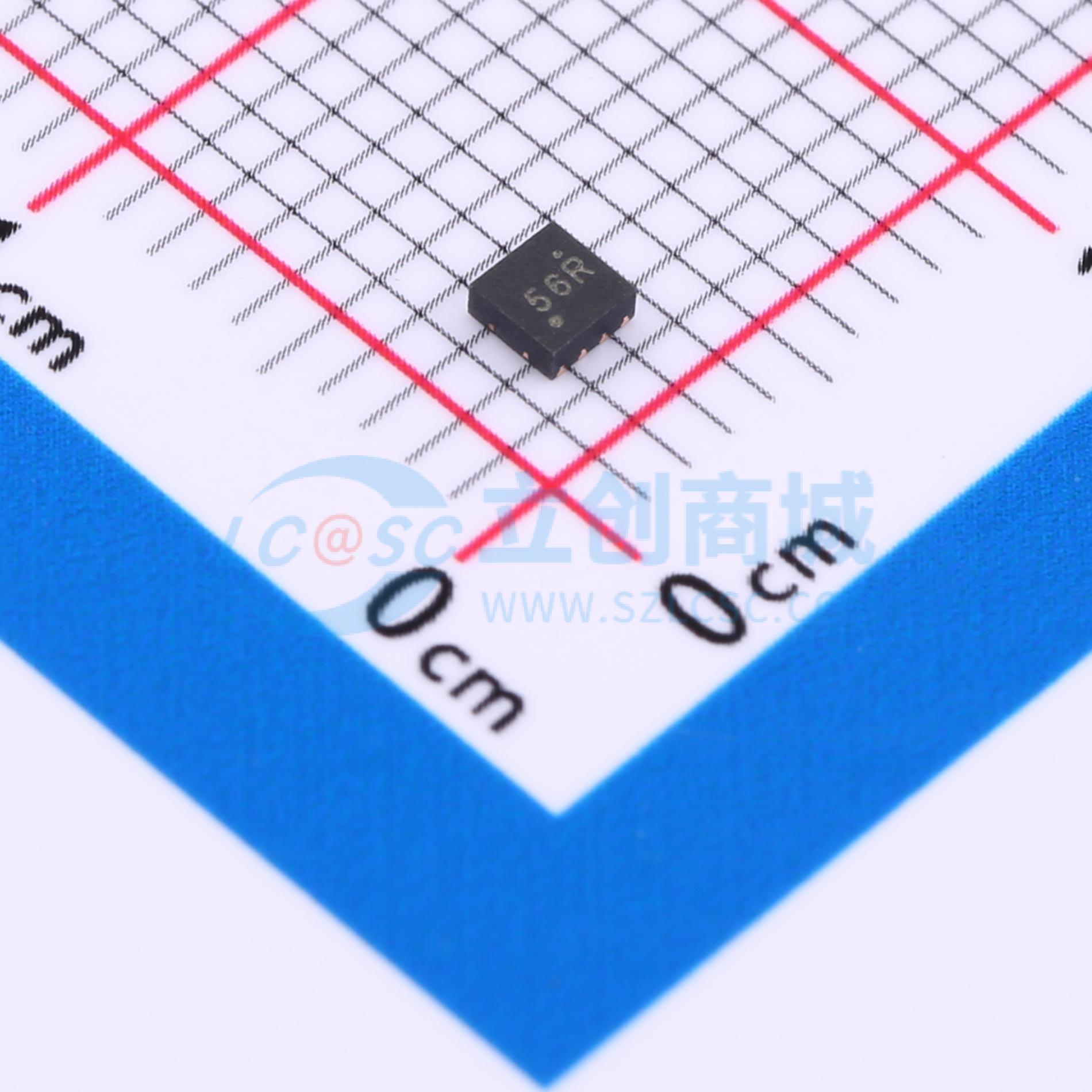

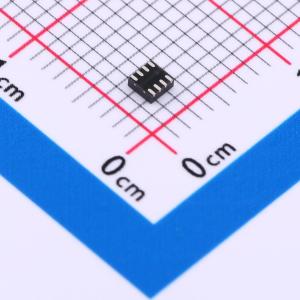

RT9829GQW

带按钮控制输出延迟的双按钮复位器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT9829有两个组合式延迟复位输入（SR0、SR1），具有用户可选的7.5秒或12.5秒（典型值）延迟建立时间（tSRC）选项，可通过双态DSR输入引脚进行选择。
品牌名称: RICHTEK(立锜)
商品型号: RT9829GQW
商品编号: C3031687
商品封装: DFN-8(2x2)
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

RT9829有两个组合式延迟复位输入（SR0、SR1），用户可通过双态DSR输入引脚选择7.5s或12.5s（典型值）的延迟建立时间（tSRC）。当DSR接地时，tSRC = 7.5s（典型值）；当连接到VCC时，tSRC = 12.5s（典型值）。有两个复位输出，在两个复位输入都保持激活状态达所选的tSRC延迟时间后，这两个输出会同时变为有效。输出会一直保持有效状态，直到任一或两个输入变为无效逻辑电平（对于该器件，输出复位脉冲持续时间完全由按钮控制，即既没有固定的也没有最小的复位脉冲宽度，也没有上电复位脉冲）。第一个复位输出RST1为低电平有效、开漏输出；第二个复位输出RST2为高电平有效、推挽输出。该器件可在1.65V至5.5V的宽VCC电压范围内完全正常工作。低于1.575V（典型值）时，输入将被忽略，输出将无效。无效的复位输出电平在低至1V时仍有效。RT9829采用小巧的WDFN - 8L 2x2（COL）封装。

商品特性

双复位按钮输入
用户可选择的延迟建立时间：7.5s和12.5s（典型值）
按钮控制的复位脉冲持续时间
无固定或最小脉冲宽度保证
无上电复位
双复位输出
- RST1：低电平有效、开漏输出
- RST2：高电平有效、推挽输出
固定的复位输入逻辑电压电平
宽工作电压范围：1.65V至5.5V
无效复位输出电平在低至1V时仍有效
2μA低电源电流
工作温度：-40℃至85℃
小型热增强型8引脚WDFN封装
符合RoHS标准且无卤

应用领域

手机、智能手机
电子书
MP3播放器
游戏设备
便携式导航设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	-
	输出类型	开漏；推挽
	工作电压	1.65V~5.5V
	复位有效电平	低电平有效
	受监控电压数	2

	属性	参数值
	手动复位	有
	看门狗定时器	无
	复位超时	12.5s
	工作温度	-40℃~+85℃
	静态电流(Iq)	2uA
