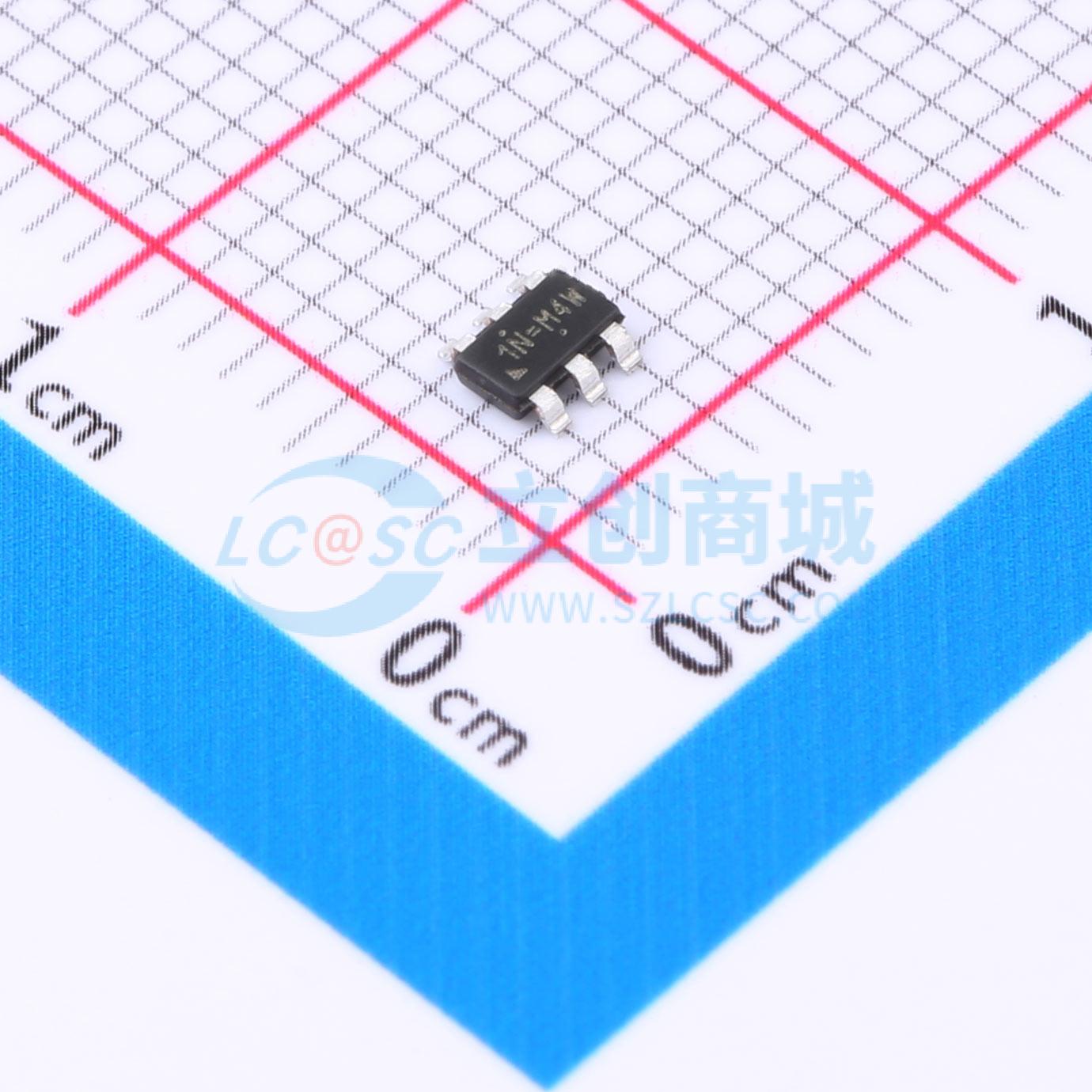

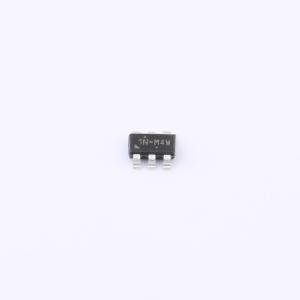

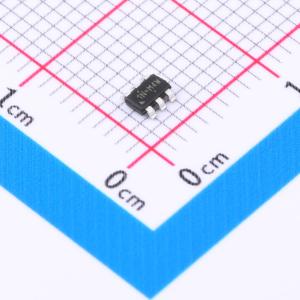

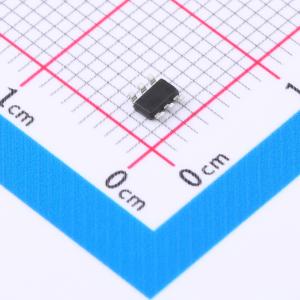

温馨提醒：图片仅供参考，商品以实物为准

RT6222DHGJ6F

2A、18V、1.4MHz 同步降压转换器

描述: RT6222C/D 是一款采用高级恒定导通时间 (ACOT) 控制模式的同步降压转换器。其输入电压范围为 4.3V 至 18V,最大输出电流为 2A,开关频率为 1.4MHz。该转换器支持所有陶瓷电容器,并具有快速瞬态响应和低输出电压纹波的特点。输出电压可在 0.6V 至 8V 之间调整。
品牌名称: RICHTEK(立锜)
商品型号: RT6222DHGJ6F
商品编号: C3031682
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

RT6222C/D是一款采用先进恒定导通时间（ACOT™）控制模式的同步降压转换器。ACOT™控制模式只需少量外部元件，即可实现极快的瞬态响应。低阻抗内部MOSFET支持在4.3V至18V的宽输入电压范围内高效运行。RT6222C/D的专有电路能够支持全陶瓷电容。输出电压可在0.6V至8V之间调节。

商品特性

4.3V至18V输入电压范围
2A输出电流
先进恒定导通时间控制
快速瞬态响应
支持全陶瓷电容
1.4MHz开关频率
输出电压可在0.6V至8V之间调节
逐周期电流限制
输入欠压锁定
打嗝模式欠压保护
热关断
轻载高效节能模式
轻载时低输出电压纹波
高端过流限制
符合RoHS标准且无卤

应用领域

工业和商业低功耗系统
计算机外设
LCD显示器和电视
绿色电子产品/电器
高性能DSP、FPGA和ASIC的负载点稳压

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.3V~18V
	输出电压	600mV~8V
	输出电流	2A
	开关频率	1.4MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
