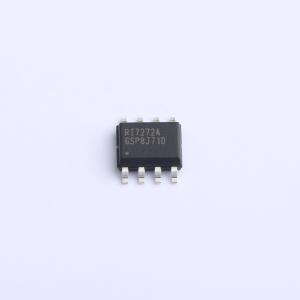

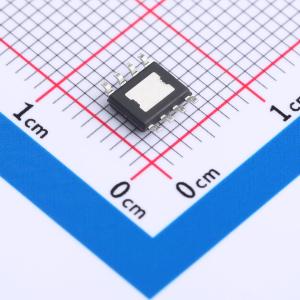

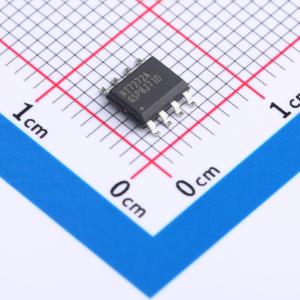

温馨提醒：图片仅供参考，商品以实物为准
RT7272AGSP
3A, 36V, 500kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT7272A是一款高效率、电流模式同步降压DC-DC转换器,输入电压范围为4.5V至36V,最大输出电流为3A,开关频率为500kHz。该器件集成了150mΩ高侧和80mΩ低侧MOSFET,效率高达95%。支持快速瞬态响应和简单的补偿电路,具备多种保护功能,包括逐周期限流、输入欠压锁定、输出欠压保护、过流保护和热关断保护。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT7272AGSP
- 商品编号
- C3031672
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~36V | |
| 输出电压 | 800mV~30V | |
| 输出电流 | 3A | |
| 开关频率 | 500kHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 900uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT7272A是一款高效、电流模式同步降压型DC-DC转换器，可在4.5V至36V的宽输入电压范围内提供高达3A的输出电流。该器件集成了一个150mΩ的高端MOSFET和一个80mΩ的低端MOSFET，以实现高达95%的高转换效率。电流模式控制架构支持快速瞬态响应和简单的补偿电路。 逐周期电流限制功能可防止输出短路，内部软启动可消除启动期间的输入电流浪涌。RT7272A提供了完整的保护功能，如输入欠压锁定、输出欠压保护、过流保护和热关断。 RT7272A采用热增强型SOP-8（外露焊盘）封装。
商品特性
- 4.5V至36V输入电压范围
- 3A输出电流
- 内部N沟道MOSFET
- 电流模式控制
- 固定频率工作：500kHz
- 输出电压可在0.8V至30V之间调节
- 高达95%的高效率
- 使用低ESR陶瓷输出电容时稳定
- 逐周期电流限制
- 输入欠压锁定
- 输出欠压保护
- 热关断保护
- 可调电流限制
- 符合RoHS标准且无卤素
应用领域
- 分布式电源系统
- 线性稳压器的预调节器
- 笔记本电脑
- 分布式电源系统中的负载点调节器
- 数字机顶盒
- 个人数字录音机
- 宽带通信
- 平板电视和显示器
- 汽车电子
