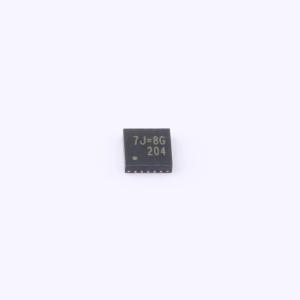

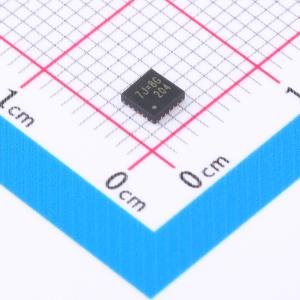

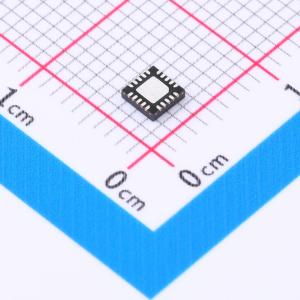

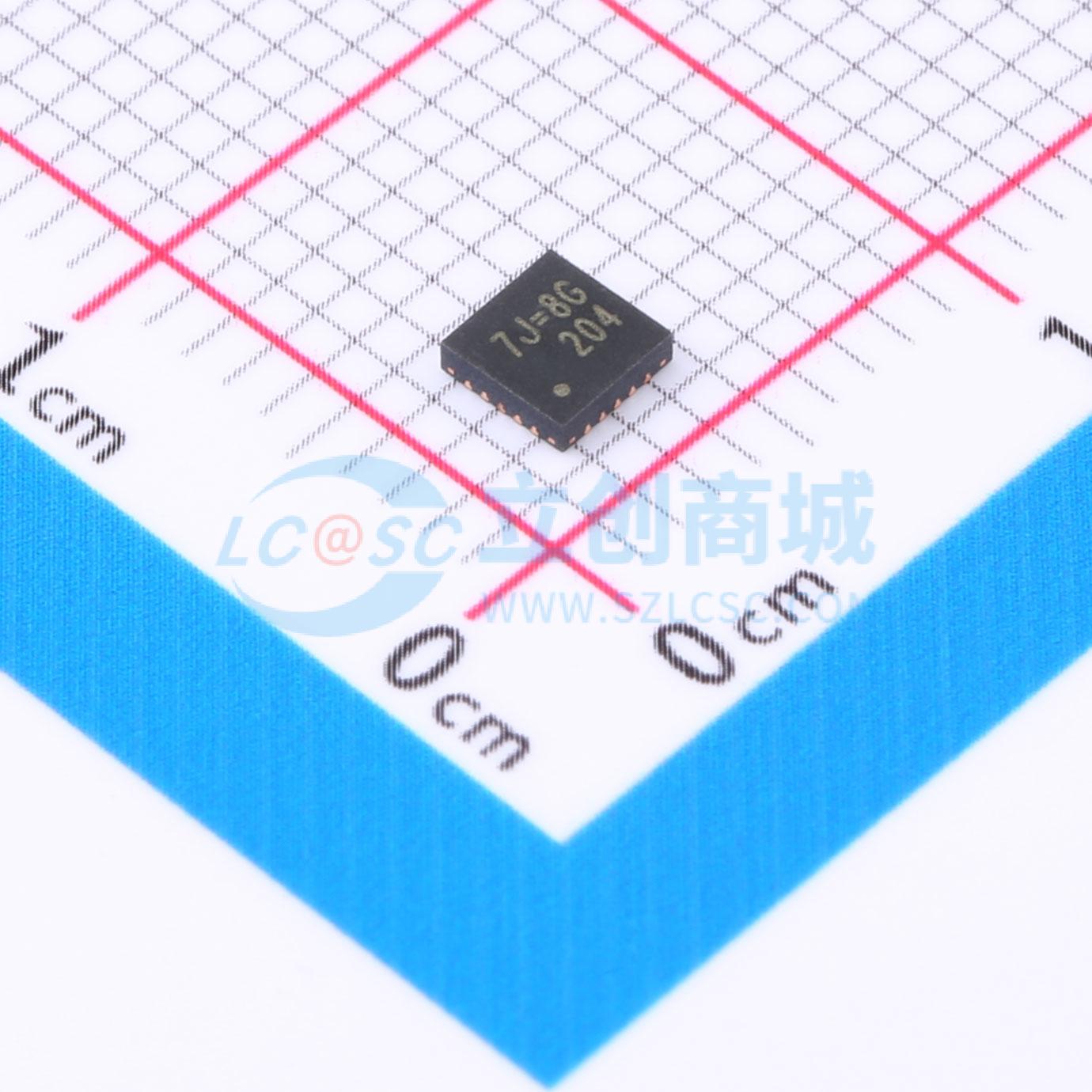

温馨提醒：图片仅供参考，商品以实物为准
RT8816AGQW
带PWM-ViD参考的双相PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8816A是一款2/1相同步降压PWM控制器，专为高性能图形微处理器进行了优化，并通过PWMVID接口支持英伟达（nVidia）OVR2规格。该IC将恒定导通时间（COT）PWM控制器、两个内置自举二极管的MOSFET驱动器，以及通道电流平衡和保护功能（包括过压保护（OVP）、欠压保护（UVP）、电流限制和热关断）集成到3x3 WQFN-20L封装中。RT8816A采用RDS(ON)电流检测技术
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8816AGQW
- 商品编号
- C3031674
- 商品封装
- QFN-20-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~26V | |
| 开关频率 | 270kHz~330kHz | |
| 工作温度 | -10℃~+105℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 外置 |
商品概述
RT8816A是一款2/1相同步降压PWM控制器，专为高性能图形微处理器进行了优化，并通过PWMVID接口支持英伟达OVR2规格。该IC将恒定导通时间（COT）PWM控制器、两个带有内部自举二极管的MOSFET驱动器，以及通道电流平衡和保护功能（包括过压保护（OVP）、欠压保护（UVP）、电流限制和热关断）集成到3x3 WQFN-20L封装中。 RT8816A采用RDS(ON)电流感应技术。电流限制通过连续电感电流感应实现，而RDS(ON)电流感应用于精确的通道电流平衡。采用电流采样方法可充分发挥每种技术的优势。 RT8816A具有外部参考输入和PWMVID动态输出电压控制功能，其中反馈电压受调节并跟踪外部输入参考电压。其他特性包括可调开关频率、动态相数控制、内部软启动、电源正常指示和使能功能。
商品特性
- 双相PWM控制器
- 电源状态指示1P-CCM/2P-CCM/1P-DEM/2P-DEM
- 两个嵌入式MOSFET驱动器和嵌入式开关自举二极管
- 支持1.8V PWM-VID接口
- 外部参考输入控制
- PWM-VID动态电压控制
- 动态相数控制
- 用于电流平衡的无损Rps(on)电流感应
- 内部/外部软启动
- 可调电流限制阈值
- 可调开关频率
- UVP/OVP保护
- 直通保护和无短脉冲技术
- 支持超低输出电压作为待机电压
- 热关断
- 电源正常指示（EN到PG高电平 = 500μs）
应用领域
- CPU/GPU核心电源
- 台式机内存、VTT电源
- 芯片组/RAM电源
- 通用DC-DC电源调节器
