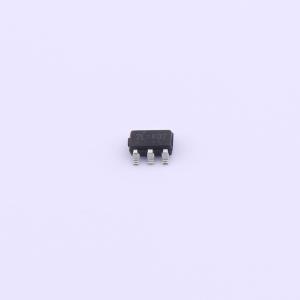

温馨提醒：图片仅供参考，商品以实物为准
RT8097CHGE
2A, 1MHz, 6V CMCOT 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT8097C是一款高效率同步降压DC-DC转换器,输入电压范围为2.7V至6V,可提供0.6V至3.4V的可调输出电压,最大输出电流为2A。内部同步低导通电阻功率开关提高了效率,消除了对外部肖特基二极管的需求。采用恒定导通时间控制环路设计,具有快速瞬态响应和稳定的环路特性。
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT8097CHGE
- 商品编号
- C3031673
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~6V | |
| 输出电压 | 600mV~3.4V | |
| 输出电流 | 2A | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 22uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
RT8097C是一款高效同步降压型DC-DC转换器。其输入电压范围为2.7V至6V，可提供0.6V至3.4V的可调稳压输出电压，同时输出电流最高可达2A。 内部同步低导通电阻功率开关提高了效率，无需外部肖特基二极管。采用内部补偿的电流模式恒定导通时间（CMCOT）工作方式，可在宽负载范围和输出电容条件下优化瞬态响应。RT8097C采用SOT-23-5/6封装。
商品特性
- 效率高达95%
- 导通电阻RDS(ON)：高端100mΩ / 低端70mΩ
- 输入电压范围2.7V至6V
- 参考电压VREF为0.6V，25℃时精度为±1.2%
- CMCOT™控制环路设计，实现最佳瞬态响应，搭配低等效串联电阻（MLCC）输出电容时具有稳健的环路稳定性
- 软启动时间1.2ms；SOT-23-6封装具备电源正常（PGOOD）功能
- 轻载时可节能
应用领域
- 机顶盒、电缆调制解调器和xDSL平台
- 液晶电视电源和计量平台
- 通用负载点（POL）
