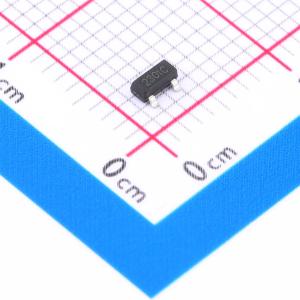

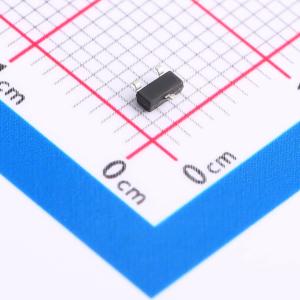

JMTL2301C实物图
  • JMTL2301C商品缩略图
  • JMTL2301C商品缩略图
  • JMTL2301C商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JMTL2301C

P沟道增强型功率MOSFET 1个P沟道 耐压:20V

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
特性:低导通电阻:VGS = -4.5V时,RDS(ON) < 70mΩ;VGS = -2.5V时,RDS(ON) < 100mΩ。 先进的沟槽技术。 优秀的导通电阻和低栅极电荷。 无铅产品。应用:PWM应用。 负载开关
品牌名称
JJW(捷捷微)
商品型号
JMTL2301C
商品编号
C3031549
商品封装
SOT-23​
包装方式
编带
商品毛重
0.041克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)20V
连续漏极电流(Id)-
导通电阻(RDS(on))100mΩ@2.5V
耗散功率(Pd)1W
属性参数值
阈值电压(Vgs(th))1V@250uA
栅极电荷量(Qg)4.1nC@4.5V
输入电容(Ciss)503pF@10V
反向传输电容(Crss)58pF
工作温度-55℃~+150℃
类型P沟道

商品概述

这款先进的高压MOSFET旨在能够在雪崩模式下承受高能量,并实现高效开关。这款新型高能量器件还具备漏源二极管快速恢复时间。专为高压、高速开关应用而设计,如电源、转换器、动力电机控制和桥接电路。

商品特性

  • 高密度单元设计,实现超低导通电阻RDS(on)
  • 全面表征雪崩电压和电流
  • 高单脉冲雪崩能量EAS,具备良好的稳定性和一致性
  • 采用特殊工艺技术,具备高静电放电(ESD)能力
  • 出色的封装,具备良好的散热性能

应用领域

  • 硬开关和高频电路-不间断电源
