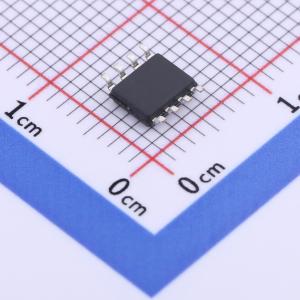

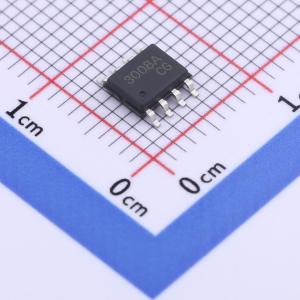

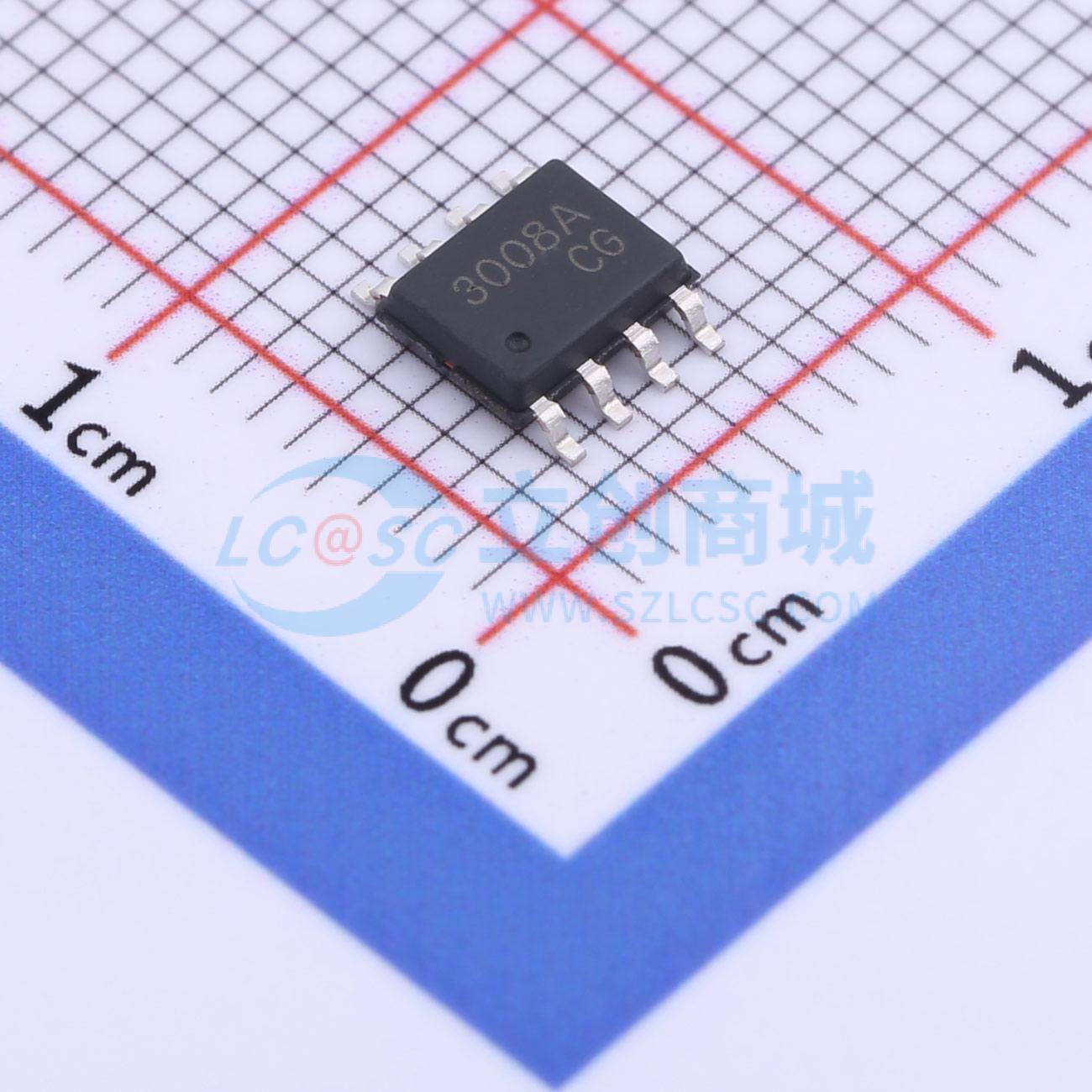

JMTP3008A

耐压:30V 电流:15A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: N沟道增强型功率MOSFET，适用于负载开关、PWM应用和电源管理。
品牌名称: JJW(捷捷微)
商品型号: JMTP3008A
商品编号: C3031550
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

DMZ0615E/DMX0615E/DMZ0622E/DMX0622E/DMX1015E——新型耗尽型MOSFET系列采用专有专利的超高阈值电压技术设计。DMZ0622E是一款宽范围电压（最高70V）稳压器。其输入电压最高可达70V，还能根据不同工作条件提供约11V至23V的稳定输出电压。它非常适合具有可变充电电压输出（5 - 20V）的快速充电（QC4.0）/Type C PD充电器应用。利用亚阈值特性，耗尽型MOSFET DMZ0622E可为负载提供稳定电源，且无需齐纳二极管即可钳位负载电压以保护负载。 DMZ0622E可承受最高70V的宽电压输入，并能为负载提供合适的电压。这些特性适用于快速充电（QC4.0）/Type C PD充电器应用，其PWM控制IC需要稳定的电压供电。

商品特性

30V、15A
当VGS = 10 V时,RDS(ON) < 8 mΩ
当VGS = 4.5 V时,RDS(ON) < 14 mΩ
先进的沟槽技术
具备出色的RDS(ON)和低栅极电荷
获得无铅产品认证

应用领域

-负载开关-PWM应用-电源管理

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	场效应管(MOSFET)
	数量	1个N沟道
	漏源电压(Vdss)	30V
	连续漏极电流(Id)	15A
	导通电阻(RDS(on))	14mΩ@4.5V
	耗散功率(Pd)	3W

	属性	参数值
	阈值电压(Vgs(th))	2.5V
	栅极电荷量(Qg)	13.3nC@10V
	输入电容(Ciss)	1.116nF
	反向传输电容(Crss)	152pF
	工作温度	-55℃~+150℃
