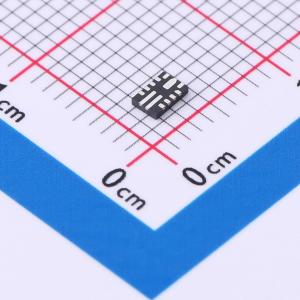

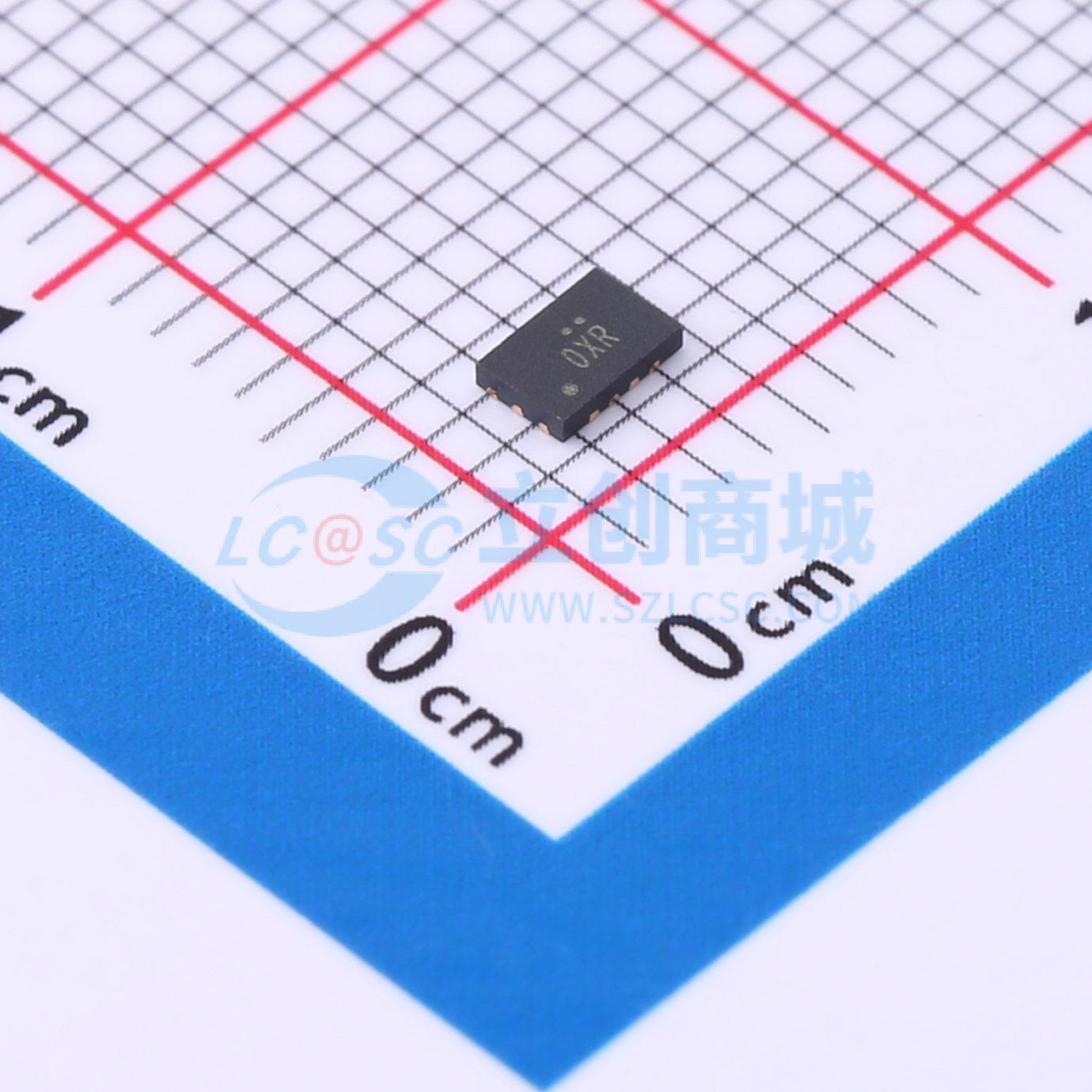

温馨提醒：图片仅供参考，商品以实物为准

RT6236BHGQUF

6A, 18V, 650kHz, ACOT同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6236A/B是一款高性能的650kHz、6A降压稳压器，内置功率开关和同步整流器。它采用先进恒定导通时间（ACOT™）控制架构，具有快速瞬态响应特性。该架构可使用小型陶瓷输出电容实现稳定运行，且无需复杂的外部补偿，还有其他优势
品牌名称: RICHTEK(立锜)
商品型号: RT6236BHGQUF
商品编号: C3025540
商品封装: UQFN-13JL(2x3)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

RT6236A/B是一款高性能的650kHz、6A降压稳压器，内置功率开关和同步整流器。它采用先进恒定导通时间（ACOT™）控制架构，具有快速瞬态响应特性，使用小型陶瓷输出电容即可稳定工作，无需复杂的外部补偿等。输入电压范围为4.5V至18V，输出电压可在0.7V至8V之间调节。专有的ACOT™控制技术对其他快速响应恒定导通时间架构进行了改进，可在输入电压、负载和输出电压范围内实现近乎恒定的开关频率。由于没有内部时钟，对瞬态的响应几乎是即时的，电感电流可以快速上升，以在无需大容量输出电容的情况下维持输出稳压。RT6236A/B搭配陶瓷输出电容时性能稳定，并针对其进行了优化。凭借内置的51mΩ开关和18mΩ同步整流器，RT6236A/B在一系列应用中展现出卓越的效率和良好的性能，尤其适用于低输出电压和低占空比的情况。逐周期电流限制可防止输出短路，输入欠压锁定、外部可调软启动、输出欠压和过压保护以及热关断功能可确保在所有工作条件下安全平稳运行。RT6236A/B采用UQFN - 13JL 2x3（FC）封装，带有外露散热焊盘。

商品特性

快速瞬态响应
先进恒定导通时间（ACOT™）控制
4.5V至18V输入电压范围
输出电压0.7V至8V可调
6A输出电流
51mΩ内置高端N沟道MOSFET和18mΩ内置低端N沟道MOSFET
稳定的650kHz开关频率
高达±95%的效率
针对全陶瓷电容进行优化
外部可调、预偏置兼容软启动
逐周期电流限制
输入欠压锁定
输出过压和欠压保护
电源正常输出
热关断

应用领域

工业和商业低功率系统
计算机外设
LCD显示器和电视
绿色电子产品/电器
高性能DSP、FPGA和ASIC的负载点稳压

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	700mV~8V
	输出电流	6A
	开关频率	650kHz

	属性	参数值
	工作温度	-40℃~+85℃@(TA)
	同步整流	是
	拓扑结构	降压式
	静态电流(Iq)	800uA
	开关管(内置/外置)	内置
	输出类型	可调
