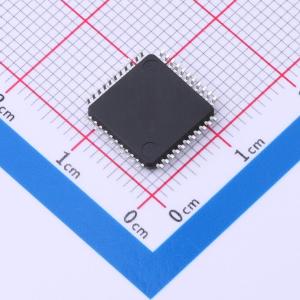

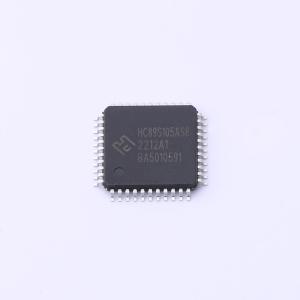

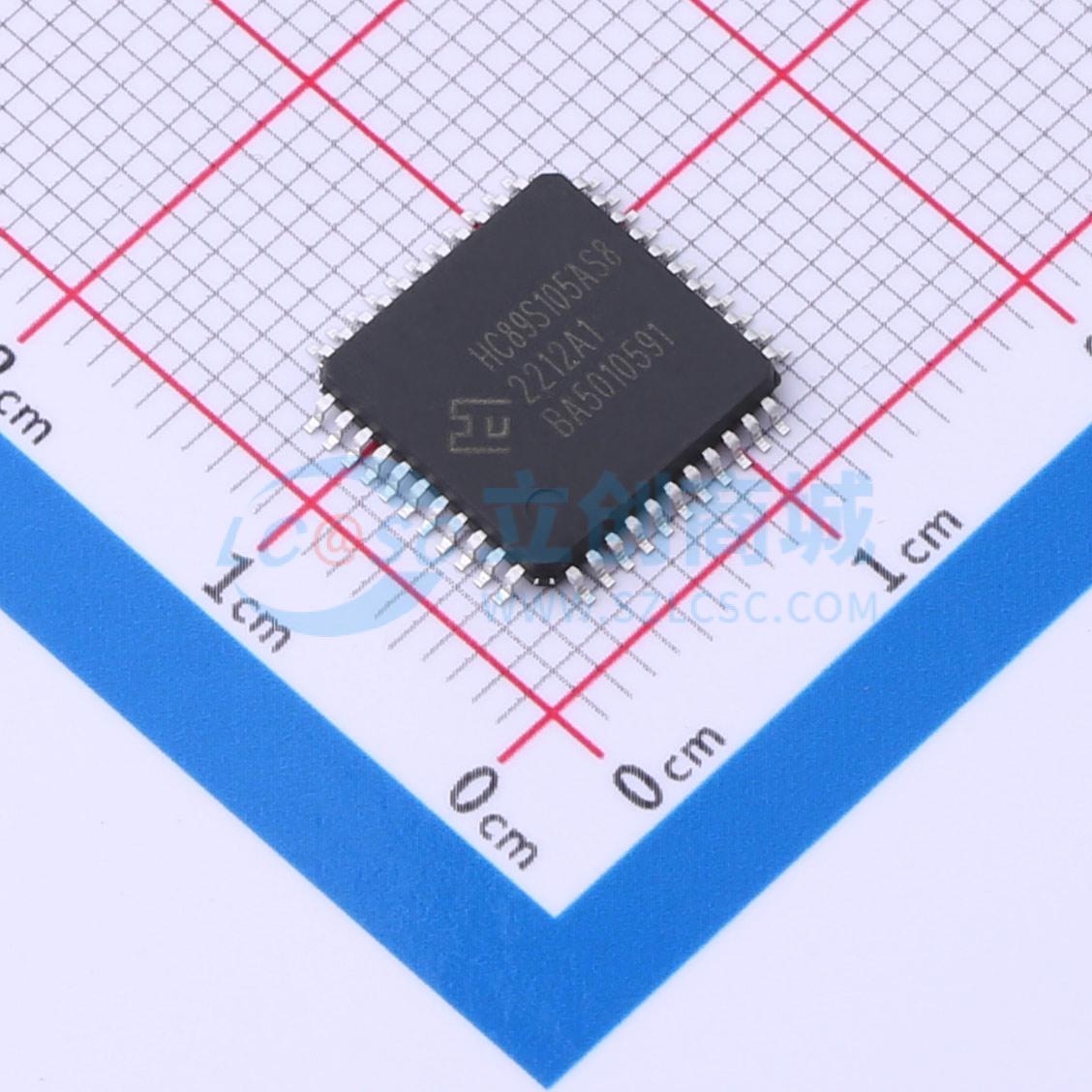

HC89S105AS8T7CM
HC89S105AS8T7CM
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HC89S105A 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机,内部最多 64K Bytes FLASH 程序存储器,256 Bytes IRAM 和 4K Bytes XRAM,6 组双向 I/O 口,1 个外设功能引脚全映射模块 PTM,6 个 16 位定时器/计数器,2 个 PCA 模块,3 组 16 位带死区控制互补 PWM,1 个 8 位 PWM,2 个串行通信口,1 个 IIC 通信口,1 个 SPI 通信口,最多 32+2 路 12 位 ADC,集成 16*16、16/16、32/16 位乘除法器,四种系统工作模式(正常、低速、掉电和空闲)和 20 个中断源。
- 品牌名称
- holychip(芯圣电子)
- 商品型号
- HC89S105AS8T7CM
- 商品编号
- C3025578
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 1.14克(g)
商品参数
参数完善中
商品概述
HC89S105A 是一颗采用高速低功耗CMOS 工艺设计开发的增强型8 位单片机,内部最多64K Bytes FLASH 程序存储器,256 Bytes IRAM 和4K Bytes XRAM,6 组双向I/O 口,1 个外设功能引脚全映射模块PTM,6 个16 位定时器/计数器,2 个PCA 模块,3 组16 位带死区控制互补PWM,1 个8 位PWM,2 个串行通信口,1 个IIC 通信口,1 个SPI 通信口,最多32路12 位ADC,集成16*16、16/16、32/16 位乘除法器,四种系统工作模式(正常、低速、掉电和空闲)和20 个中断源。
商品特性
- CPU:增强型1T 8051 内核
- ROM:64K Bytes FLASH,IAP 和ICP 操作,灵活的代码保护模式
- RAM:256 Bytes IRAM,4K Bytes XRAM
- 时钟:内部高精度32MHz RC,外部高频晶振4MHz-24MHz,外部低频晶振32.768KHz,外设模块时钟可单独开关
- 多种复位方式:上电复位(POR),多级低电压复位(BOR)4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.8V,看门狗(WDT)复位,软件复位,外部管脚低电平复位
- I/O:46/42/30 个双向I/O 口,多种模式可配,4 级端口驱动电流可选,外设功能引脚全映射模块PTM,所有端口可配置为1/2bias、1/3bias 软件LCD 驱动
- 中断:多达20 个中断源,4 级中断优先级,16 个外部中断
- 定时器/计数器:T0/T1 兼容标准8051,16 位自动重载,T3 可以工作在掉电模式,T4 可以使用外部信号触发定时,T5 带捕获功能
- PWM:最多3 组16 位带死区控制互补PWM,具有故障检测功能,1 路8 位单输出PWM
- PCA:16 位捕获/比较/软件定时8 位PWM
- 通讯模块:2 个UART,1 个SPI,1 个IIC
- ADC 检测电路:支持最多32 通道12 位ADC 检测,ADC 参考电压可选内部或外部Vref,模拟看门狗
- 低电压检测模块:VDD 多级电压检测,可中断4.2/3.9/3.6/3.0/2.6/2.4/2.0/1.9V,外部管脚电压(1.2V)检测,可中断,比较器功能
- 循环冗余校验(CRC)
- 乘除法器:集成16*16、16/16、32/16 位乘除法器
- 省电模式:空闲模式,掉电模式
- 双线/JTAG 仿真和下载
- 工作条件:宽电压2.0V - 5.5V,温度范围 - 40℃ - +105℃
- 封装类型:LQFP48、LQFP44、LQFP32
- 外设引脚为输入功能(T0/1/3/5 外部输入、RXD 等)特性时,系统将允许其多对一映射,即将多种输入特性外设功能引脚分配到同一IO 口上,此举可使用户系统得到更好优化
- 外设引脚为输出功能(T0/1/4 时钟输出、TXD 等)特性时,如果将多个输出特性外设功能引脚分配到同一IO 口,遵循固定的优先级,只能有一个输出有效
- 软件操作,使用灵活。用户在应用系统设计时,不用考虑外设功能引脚布局问题,从而降低开发成本
